150MHZ Digital Speicher Siglent SDS1152CML+

150MHZ Digital Speicher Siglent SDS1152CML+150MHz, 1GSa/s Digital Oszilloskop, 2Ch, 2Mpoints Recordlength, Siglent SDS1152CML+

Art.Nr.:PD-01209
Hersteller:Siglent
Lieferzeit: am Lager 2-4 Tage*

nur
veraltet
inkl. MwSt (19%)

In den Warenkorb
Siglent SDS1152CML+, 150MHz Digital Speicher Oszilloskop, 2Ch, 1GSa/s, 2MPoint Record Length, 7"


Sofort bestellbar - Sofort Lieferbar ! Fragen herzlich willkommen !
Wir beraten Sie sehr gern - !


Das Siglent SDS1152CML+ hat 1GSa/s 2MPoints und viele Funktionen

  • Zweikanal Speicher Oszilloskop
  • mit ausführlichen englischem Handbuch
  • sehr gutes 7" aktiv TFT Farb-Display 800 x 480 Pixel
  • Version mit leiser Lüftung
  • Menüsprache English, Deutsch, Español, Portugués, Francais, .....
  • Geräte Hilfe Menüsprache English , Deutsch
  • Front USB zum Speichern von Bildern und Kurvendaten auf dem USB Stick
  • Menütaste " PRINT" zum schnellen Speichern von Bildschirmfotos auf einen Stick
  • Rückseite: USB (USBTMC)& RS232 zur PC Kommunikation, BNC Pass Fail
  • 32 Automatik und Cursormessfunktionen vorhanden
  • FFT
  • Single Acquire Taste
  • mit 2Mpoints Speichertiefe (LONG MEM) und 40kpoints (Normal)
  • einstellbare Nachleuchtzeit (Off, 1s, 2s, 5s, unendlich)
  • WINDOW ZOOM
  • einfache Record Funktion (Datalogging) (Zeitliche Aufnahmeschrittweite und Abspielschrittweite einstellbar)
  • PASS/FAIL Funktion
  • Farbkombination Front Hellgrau Rückdeckel dunkelgrau
  • Netzbuchse seitlich, dadurch normal oder auf Rückseite liegend nutzbar
  • Lieferung in Orginalverpackung
  • im Lieferumfang sind 2 Tastköpfen (1x/10x) , PC-Software, USB Kabel


Siglent SDS1000CML+ Serie  Modellübersicht:

Modell / Model SDS1072CML+
SDS1102CML+
,SDS1152CML+
Bandbreite / Bandwidth 70 MHz
100 MHz
150 MHz
Speichertiefe
40kpoints oder 2Mpoints
(umschaltbar /switchable)

Kanäle / Channels
zwei Kanäle + externer Trigger / two Channels + External Trigger
Zeitbasisbereich / Time Base Range 2.5 ns/div to 50 s/div
2.5 ns/div to 50 s/div
X-Y Operation Bandwidth

Phase Difference ± 3°
Trigger Arten / Trigger Modes
Auto, Normal, Single,
/
   Edge,  Pulse, Slope,  Video, Alternate
Trigger-Quellen / Trigger Sources
CH1, CH2, Ext, Ext/5, AC Line, Alternate(CH1/CH2)
Triggerempfindlichkeit / Trigger Sensitivity
>=1DIV (..10MHz)   >1.5DIV  (..to max device Frequency)
Triggerkopplung / Trigger Coupling
DC, AC, HF-reject, LF-reject , 50% Taste,  Trigger Holdoff Time einstellbar
Erfassung / ACQ
Sampling, Peak Detect, Average (2..256)


Common Parameters
 Abtastrate /  1 GSA/s  / 2x 500MSA
Input Impedance  1MO±2% || 16Pf±3Pf
Time Base Precision  ±100ppm
Vertikale Empfindlichkeit /
Vertical Sensitivity
 2 mV/div to 10 V/div   (2mV 20 MHz)
DC (Gleichspannungs) Genauigkeit
DC Gain Accuracy
 <±3.0%:  5mv/div  to  10V/div  in  Fixed  Gain Ranges
<±4.0%: 2mv/div Variable Gain Ranges
Kanaloffseteinstellbereich /
Channel  Voltage
Offset Range
 2mV –200mV: ±1.6V      206mV - 10V:    ±40V
Vertical Resolution 8 bits
Input Coupling DC, AC, Ground
 Kanalfunktionen: CH1, CH2
 Einheit (V oder A) ; SKEW:  zeitlicher Kanalversatz einstellbar  ; Bandbreitenbegrenzung OFF / 20MHz ; Kanalteilung 1x, 5x, 10x, 50x, 100x, 1000x ;
 Invert ON/OFF ; digitale Filterfunktion (High, LOW, Band)

max Eingangsspannung /
Maximum Input Voltage
400 V (DC + AC peak) with 10 : 1 probe !  CAT I
Automatic Measurements  (32) Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean,Crms, Vrms, ROVShoot, FOVShoot,
RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period,+ Wid,-Wid,  +Dut,  -Dut,
BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Cursor Measurements Manual (Voltage / Time) , Track and Auto Measure modes
Math + , - , x, / ,  FFT (Vrms; DBVrms ; Display Full or Split))
Storage Internal: 10x External,  Setup, Waveforms, CSV, FACTORY
USB:BMP, Waveforms and Setups
I/O USB Device,USB Host Front ; PASS/FAIL OUT (Rückseite
Display

simple active color TFT (64K, Color LCD), 800 x 480
 Sprachen / Language  Simplified  Chinese,  Traditional Chinese,  English,  Arabic,  French, German,  Russian,  Portuguese, Spanish, Japanese, Korean, Italian
Power Worldwide Use, 100 – 240 V / 50 VA Max
Weight 2.5 kg

 Versandgewicht: 3,6kg

die Bedienungsanleitung zum Siglent SDS1072CML+, SDS1102CML+, SDS1152CML+ Serie finden Sie hier:



einige Bilder vom  Siglent SDS1072CML+, SDS1102CML+, SDS1152CML+
Siglent SDS1000 Serie 2 Kanal Digital Speicher Oszilloskop mit 7" TFT und 2Mpoints Speichertiefe

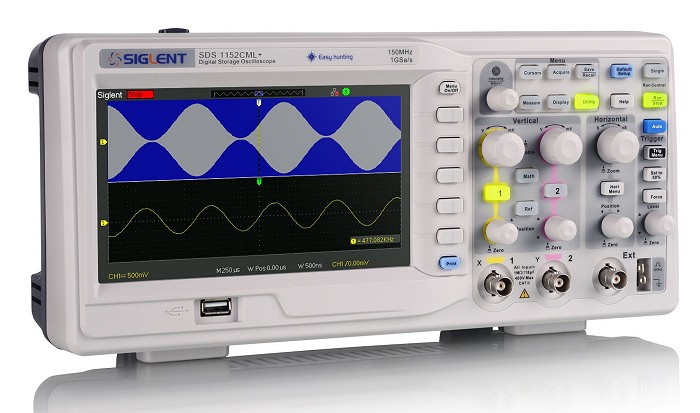

 Siglent SDS1102CML+ & SDS1072CML+ & SDS1152CML+ Oszilloskop Frontansicht leicht schräg

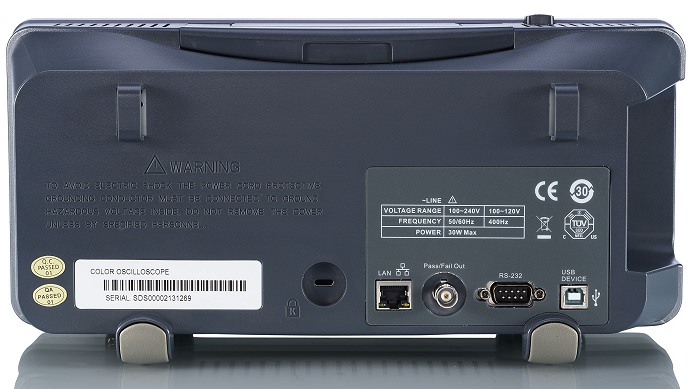

Siglent SDS1102CML+ & SDS1072CML+ & SDS1152CML+ Oszilloskop Rückseitenansicht usb lan RS232 Pass Fsil Out

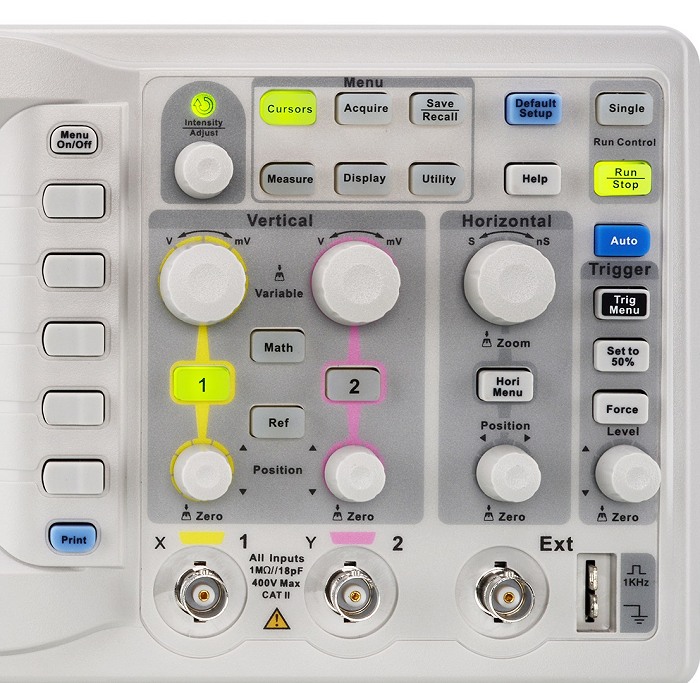

Siglent SDS1102CML+ & SDS1072CML+ & SDS1152CML+ Oszilloskop Bedienfeld





Fragen zum Siglent SDS1072CML, SDS1102CML, SDS1152CML sind herzlich willkommen
- Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !

Die Bedienungsanleitung senden wir ihnen gerne per Email zu!

die Bedienungsanleitung zum Siglent SDS1072CML+, SDS1102CML+, SDS1152CML+ Serie finden Sie hier:

das Datenblatt zum Siglent SDS1072CML, SDS1102CML, SDS1152CML Serie finden Sie hier:


Die Bedienungsanleitung senden wir ihnen auch sehr gerne per Email zu!


ähnliche DSO, MSO, alternative DSO, MSO, SPO:



Siglent SDS1000 Serie: CURSOR Messung Manuell - Spannung

Siglent SDS1102CML Cursormessung Spannung

 Siglent SDS1000 Serie: CURSOR Messung Manuell - Zeit - Anstiegszeit

Siglent SDS1102CML Cursormessung Zeitbereich

Autoset mit Auswahl:

Siglent SDS1102CML Autoset mit Anzeigeauswahl



Siglent SDS1000 Serie:

Autoset  und Menü OFF


Siglent SDS1102CML nach Autoset Seitenmenü off

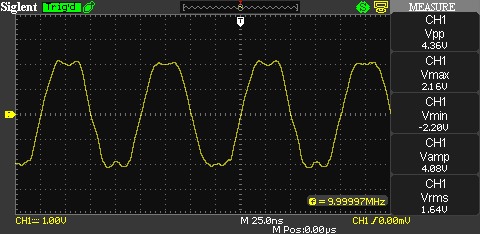

Siglent SDS1000 Serie:
Automatische Messfunktionen (eine Auswahl)
Siglent SDS1102CML Automessung eine Auswahl an

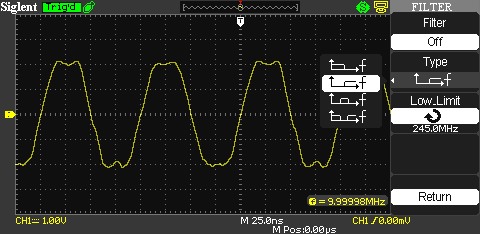

Kanal digitale Filterfunktion
Siglent SDS1102CML Kanalmenü digtale Filterauswahl

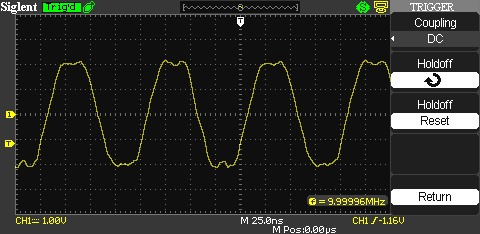

Trigger Kopplung Holdoff Zeiteinstellung
Siglent SDS1102CML Triggermenü

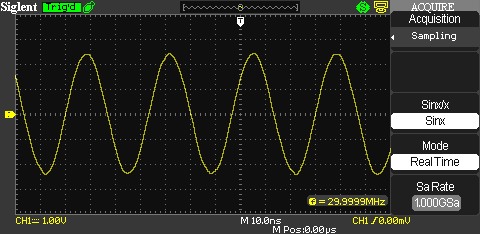

Erfassung
Siglent SDS1102CML Erfassungsmenü

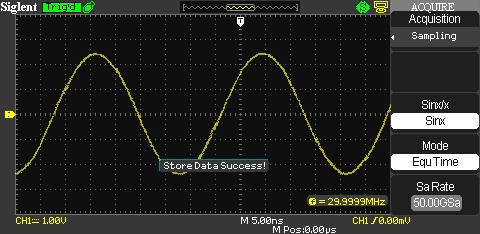

Erfassung
Siglent SDS1102CML Erfassung mit interpolierter Abtastung mit max 50GSA/s

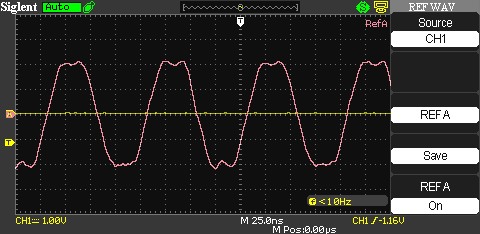

Referenz A vorher gespeichert und aktiv (CH1 ohne Signal)
Siglent SDS1102CML Referenzkurve REF A aktiv

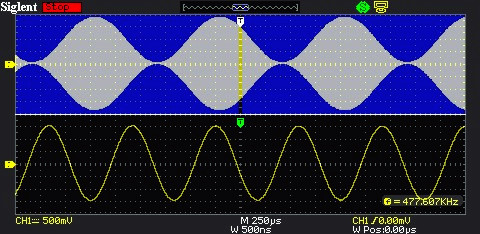

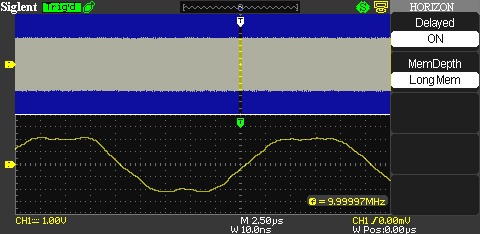

Window Zoom(Delayed), mit Long MEM (2Mpoints)
Siglent SDS1102CML Window Zoom Funktion mit 2Mpoints

Siglent SDS1102CML Window Zoom Funktion mit 2Mpoints

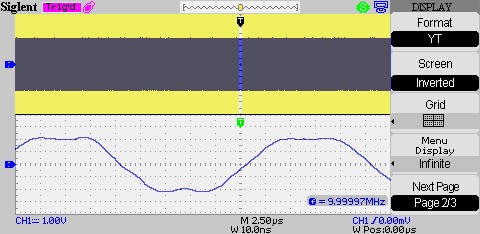

Window Zoom(Delayed), mit Long MEM (2Mpoints)
mit Displaydarstellung invertiert
Siglent SDS1102CML Displaydarstellung invertiert, outdoor Displayl

Fragen zum Siglent SDS1072CML, SDS1102CML, SDS1152CML sind herzlich willkommen
- Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !


Die Bedienungsanleitung senden wir ihnen auch sehr gerne per Email zu!
