100MHZ Siglent SDS1104X-U 4 Kanal 7"TFT 14Mpoints 100.000wrfms/s SPO Digital Speicher Oszilloskop

100MHZ Siglent SDS1104X-U 4 Kanal 7TFT 14Mpoints 100.000wrfms/s SPO Digital Speicher Oszilloskop100MHz, bis zu 1GSa/s, max 14Mpoints DSO, SPO, 4Ch, 128kpoints FFT, Messung mit Statistik, Siglent SDS1104X-U

Art.Nr.:PD-01325
Hersteller:Siglent
Lieferzeit: am Lager 2-4 Tage*

nur
2024-Super Angebotspreis !!
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb
Siglent SDS1104X-U, 4CH 100MHz 1GSa/s, 14MPoint 7"TFT 100.000wrfms/s Digital Speicher Oszilloskop
Neuste besonders günstige 4-Kanal SIGLENT SDS1000X-U SPO SUPER Phosphor Oszilloskop Serie
vertikale Empfindlichkeit von 500µV ! bis 10V/DIV , Kanal Eingangsimpedanz 1MOhm !
vertikale Signal-Auflösung 8bit, im ERES Mode (erhöhte Auflösung) bis 11bit !
FFT mit 128k Stützpunkten, inklusive serieller Bustriggerarten Decoder I2C SPI RS232/UART, CAN LIN !!





Das Siglent SDS1104X-U hat 1GSa/s 100MHz, max. 14MPoints bis zu 100.000wrfms und viele Funktionen

  • neuste besonders günstige Siglent 4-Kanal SPO Serie! SDS1000X-U !
  • Vier-kanal Speicher Oszilloskop
  • mit ausführlichen englischem Handbuch
  • Abtastrate 1x 1GSA/s ; 2x 500MSA ; 4x 250MSA (nur 1x A/D Wandler, SDS1104X-E 2x A/D Wandler)
  • sehr gutes 7"TFT Farb-Display 800 x 480 Pixel
  • mit max. 14Mpoints Speichertiefe (1-Kanalbetrieb, 2x7Mpoints, 4x3.5Mpoints )
  • seqmentierter Speicher bis zu 1000Segmente
  • History Signal Speicher bis zu 80.000 Segmente
  • Siglent SPO Technologie
  • FFT, jetzt mit max. 128.000 Stützpunkten
  • bis zu 100.000 wrfms/s ! (400.000 wrfms/s im Seq. mode)
  • Signaldarstellung in 256 Helligkeitsstufen oder 256 Temperaturfarbstufen
  • einstellbare Nachleuchtzeit (Off, 1s, 2s, 5s, unendlich)
  • Digitales Triggersystem
  • zahlreiche Triggerarten: Edge, Slope, Pulse, Window, Runt, Interval,
    Time out (Dropout), Pattern, Video Trigger HDTV
  • vertikale Auflösung 8bit, ERES Mode bis zu 11bit !!
  • vertikale Empfindlichkeit 500µV bis 10V/div
  • Kanal Eingangsimpedanz 1MOhm
  • sehr niedriges Gerät Eigenrauschen
  • Zeitbasengenauigkeit: ±25ppm
  • horizontale Auflösung 2ns - 50s/div
  • 6bit Triggerzähler
  • high speed hardwarebasierte PASS/FAIL Funktion, BNC Ausgang hinten
  • Trigger Output, BNC Ausgang hinten
  • Menüsprache English, Deutsch, Español, Portugués, Francais, .....
  • Geräte Hilfe Menüsprache English , Deutsch
  • Front USB zum Speichern von Bildern und Kurvendaten auf dem USB Stick
  • Menütaste " PRINT" zum schnellen Speichern von Bildschirmfotos auf einen Stick

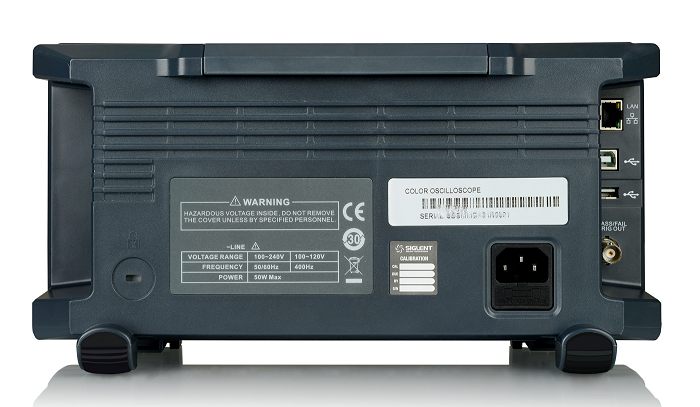

  • Rückseite: USB (USBTMC)& LAN zur PC Kommunikation, BNC Pass Fail
  • SCPI PC Kommunikation, Steuerung möglich
  • 36 Automatik Messarten und Cursormessfunktionen vorhanden
  • Mathematik: (FFT,  addition,  subtraction, multiplication, division, integration, differentiation, square root
  • Statistik Funktion ( Current, Mean, Min, Max, Std-Dev, Count )
  • inuitiver Menüaufbau - Bedienung
  • Tasten für  Auto Setup, Default Setup, Cursor (Messung), Measure (Auto Messarten) , Math
  • Roll (Betrieb), History, Display (Signal und Bildschirm), Clear Sweep, Zoom (Pushbutton) and Print
  • alle Drehgeber mit Druckfunktion
  • z.B 50% Triggerlevel, Positionen zurücksetzen
  •
  • WINDOW ZOOM
  • einfache Record Funktion (Datalogging) (Zeitliche Aufnahmeschrittweite und Abspielschrittweite einstellbar)
  • Farbkombination Front Hellgrau Rückdeckel dunkelgrau
  •
  • im Lieferumfang sind 4 Tastköpfen (1x/10x) , PC-Software, USB Kabel

  • inklusive Serieller Trigger & Decoder Funktion für I2C,  SPI,  UART/RS232, CAN, LIN

Siglent SDS1004X-U Serie - Modellübersicht:

 Kanäle / Channels  4+EXT
 max. Abtastrate / Sample Rate(Max)  1x 1GSA ; 2x 500MSA ; 4x 250MSA
 Speichertiefe / Memory Depth(Max)
 3.5Mpts/CH (in THREE-, FOUR-Channelmode);
 7Mpts/CH (in Dual-Channelmode);
 14Mpts/CH (in Single-Channel mode)
 max. Signalerfassungsrate / Waveform Capture Rate
 up to 100,000 wfms/s (normal mode)
 up to 400,000 wfms/s (sequence mode)
 Bildschirm / Display  7 inch TFT LCD (800x480 Pixel)
 Standardzubehör /  4 passive Tastköpfe / 4 pcs passive probe
 Gewicht / Weight  Net weight 3.26 Kg, Gross weight 4.25Kg
 Schnittstellen / Standard IO  USB Host, USB Device, LAN, Pass/Fail, Trigger Out

 Erfassungsarten /
 Acquire mode
 Sample
 Peak Detect (<1ns)
 Averages: 4,16, 32,64,128,256,512,1024
 ERES Enhance vertical resolution bits:
+  0.5, 1, 1.5, 2, 2.5, 3 Bit , is Selectable  (reduce BW )
= up to 11bit vertical resolution
 Vertikale Auflösung A/D Wandler Hardware/
 Vertical Resolution
  8bit
 Vertikale Empfindlichkeit /
 Vertical Scale (Probe 1X)
  500µV/div - 10V/div (1-2-5 )
DC Offsetspannung /
 Offset Range (Probe 1X)
  500µV ~ 150mV: ± 1V
152mV ~ 1.5V: ± 10V
1.52V ~ 10V: ± 100V
 DC Genauigkeit /
DC Gain Accuracy
  =±3.0%: 5mV/div ~10V/div
=±4.0%: =2mV/div
 Eingangsimpedanz /
 Impedance
  DC: (1MO±2%) || (18pF ±2pF) ; kein 50 R Eingang !!
 Tastkopfteilung /
 Probe attenuator
  0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X , 1000X
 Zeitbasen /
 Time base Scale
  2.0ns/div ~ 50s/div
 Zeitbasengenauigkeit /
 Time base Accuracy
  ±25ppm
 FFT /

 bis zu 1 Millionen Stützpunkte für hochgenaue Signalanalyse im
 Frequenzbereich
 Messarten /
 auto signal measurement
  38 Messarten mit Statistik ! (min, man average)


 Versandgewicht: 5kg

die komplette Bedienungsanleitung zum Siglent SDS1104X-E , SDS1104X-U Serie finden Sie hier:

die Quick Start Guide zum Siglent SDS1104X-E , SDS100X-E Serie finden Sie hier:

die Schnell-Start-Anleitung auf Deutsch , Quick Start Guide Deutsch zum Siglent SDS1202X-E ,
 SDS100X-E Serie finden Sie hier:

das Datenblatt zur Siglent SDS1000X-U Serie, SDS1104X-U finden Sie hier:

das Manual zur Siglent SDS1000X-E Serie, SDS1104X-E finden Sie hier:

das Tastköpfe, differenzielle Tastköpfe, Stromzangen finden Sie hier:

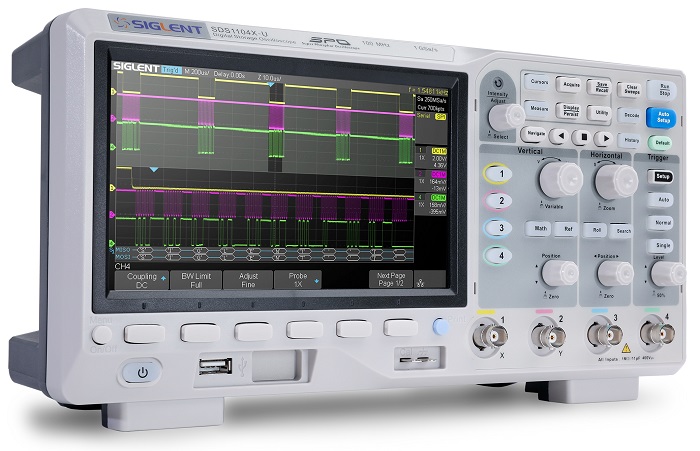

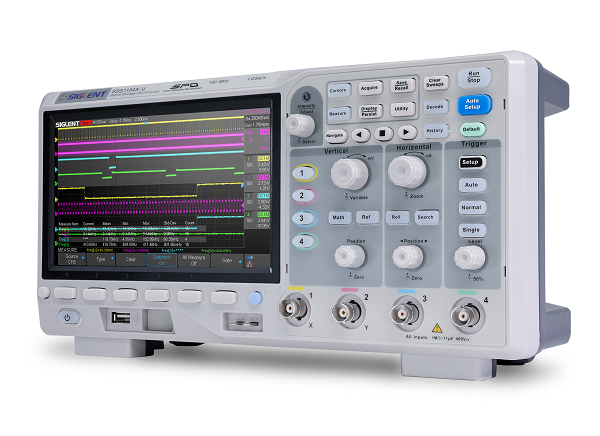

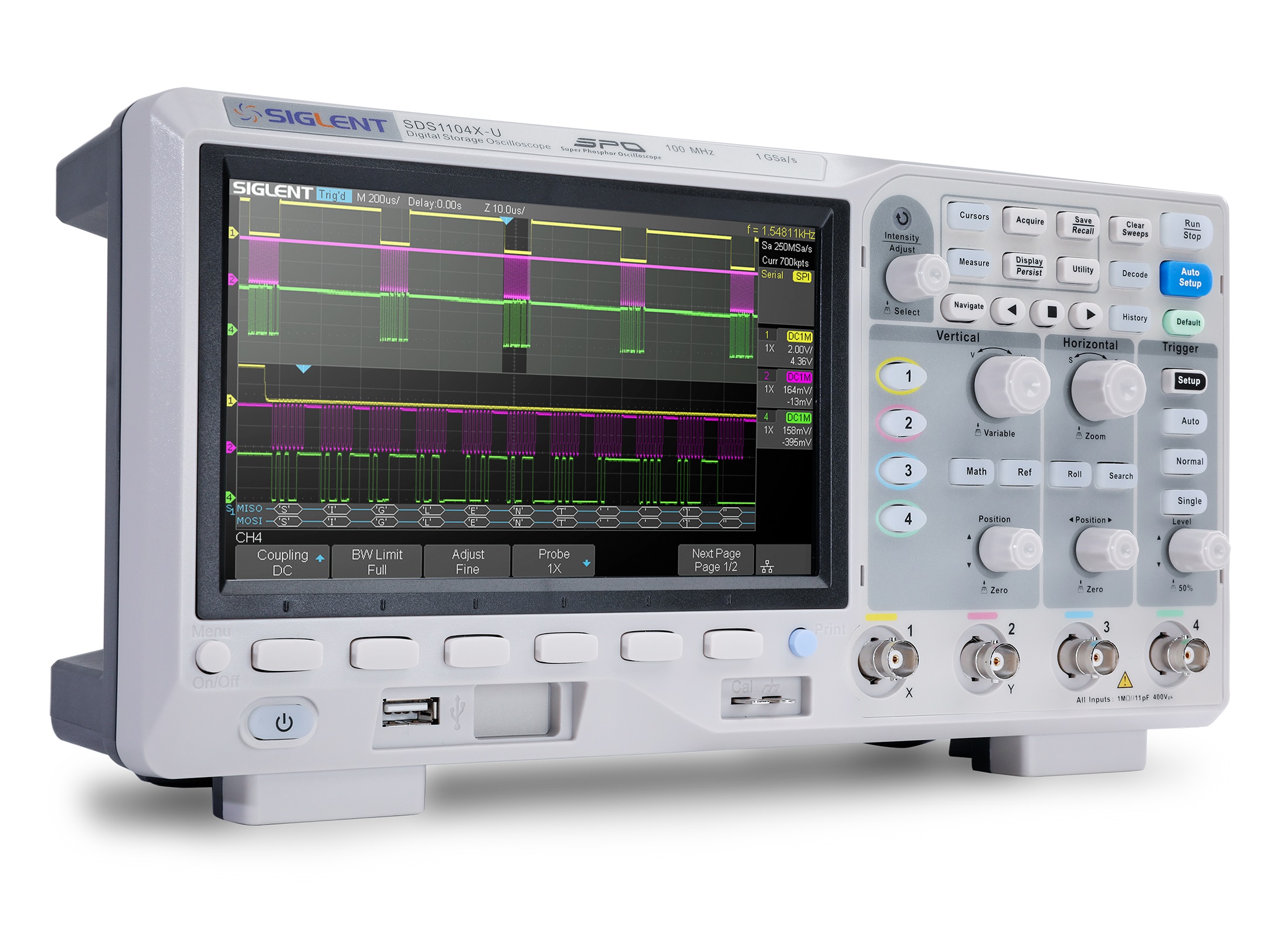

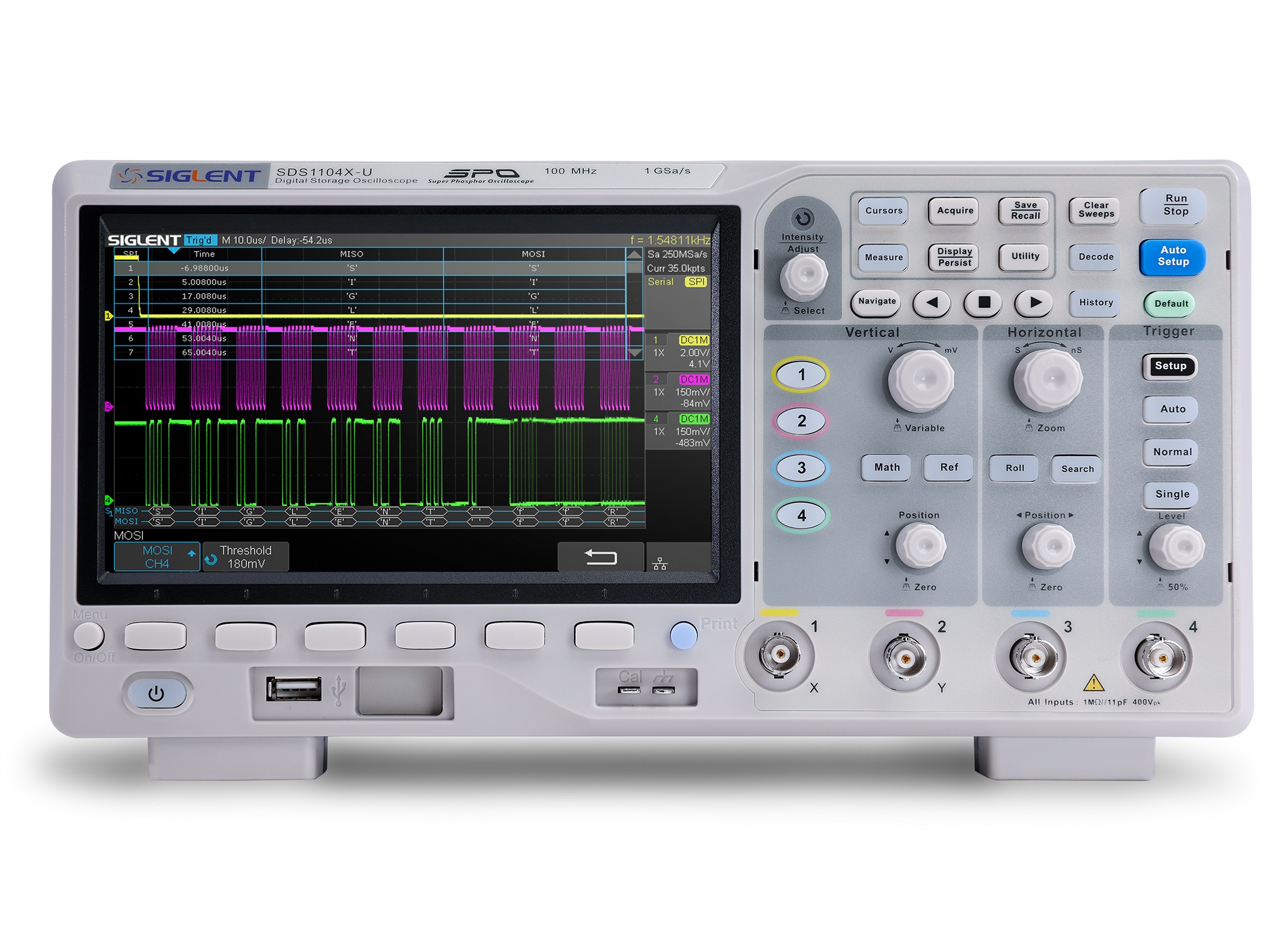

einige Bilder vom  Siglent SDS1104X-U, SDS1000X-U SERIE
Siglent SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher

 Siglent SDS1104X-E 100MHz 4CH Digital Speicher Oszilloskop up to 1GSA up to 14Mpoints 100.000wrfms seq. Speicher


Siglent SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher





Siglent SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher


Abtastrate bis zu 1GSA

Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher

Das WEB Inface zur Fernbedienung über den Browser

(Bild hier verkleinert, bitte über Browser vergrößert anzeigen lassen um die Details zu sehen)

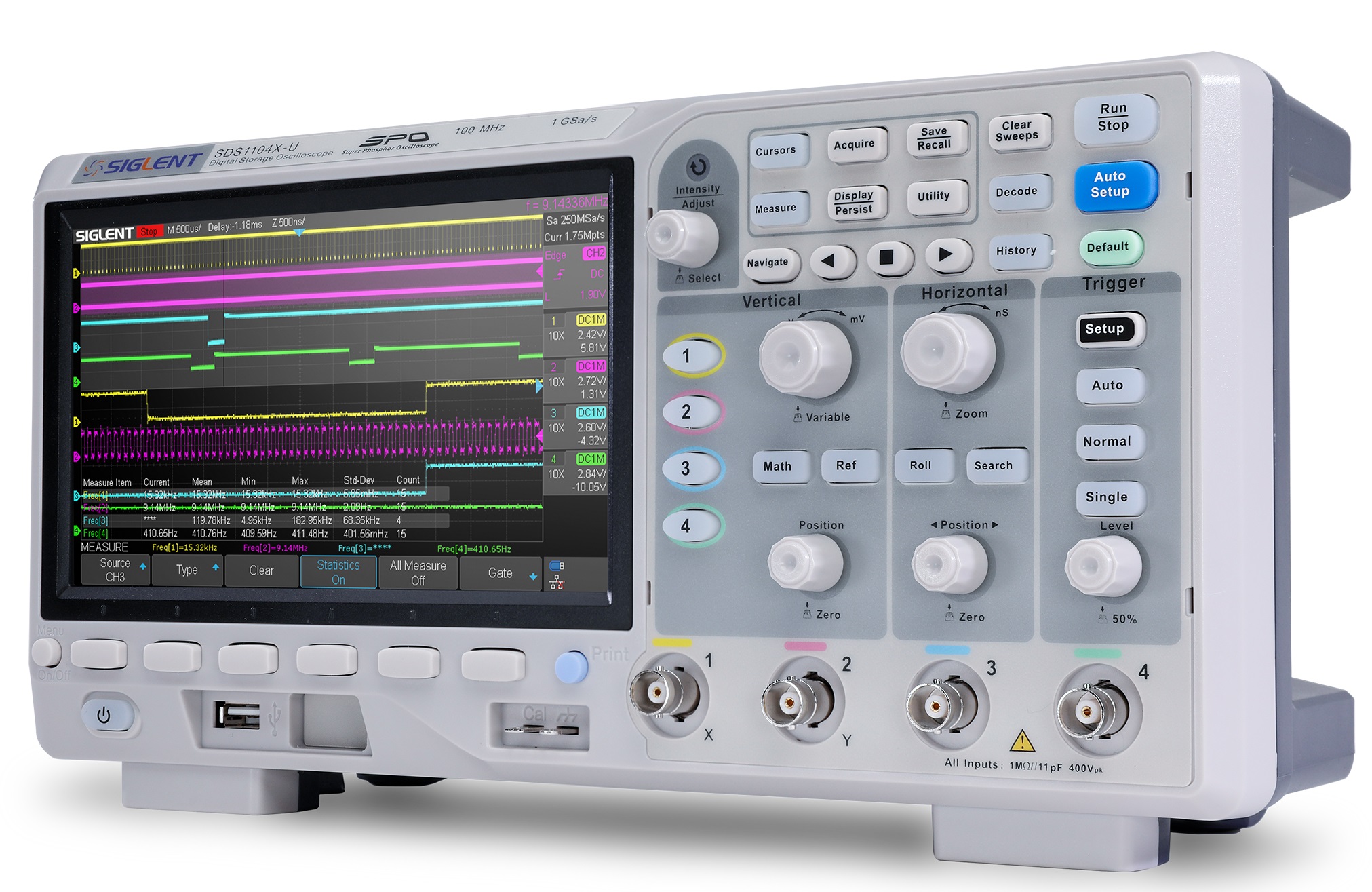

Messfunktionen Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher
Siglent, Messfunktion mit Statistik, hier mit Mean, MIN, MAX aus 125 Messdurchläufen (Counts)

Messfunktionen Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher
Messfunktion mit Gate (A bis B) , definierte Messung eines Signalausschnittes

Intens, Signalhelligkeitsdarstellung, Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher
Display mit 256 Helligkeitsstufen, zur exakteren Darstellung der Signalhäufigkeit

Intens, Signalhelligkeitsdarstellung, Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher

Darstellung mit Farbtemperatur, (von rot sehr häufig, bis blau sehr selten)

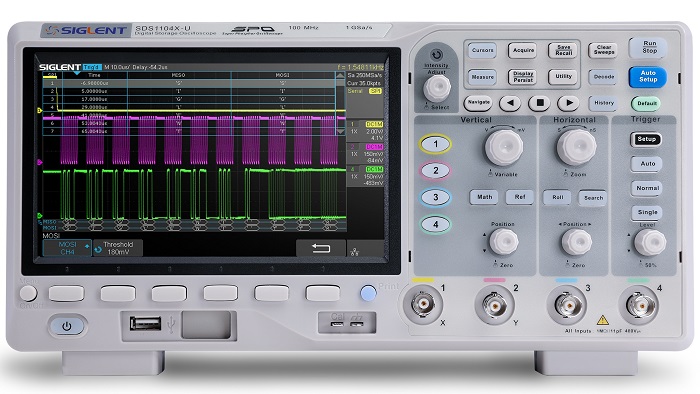

Bus, serielle Busanalyse, Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher
Decodierung serieller Busdaten, decodierte Ereignisdaten werden als Tabelle angezeigt

 Segmentierter Speicher, serielle Busanalyse, Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher
Segmenierter Speicher, bis zu 80.000 Segmente möglich.
Jedes erfasste Segment mit Erfassungszeitpunkt Stempel
Jedes Segment kann einzeln angezeigt werden. Abspielen vorwärts, rückwärts möglich

großer Speicher Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher
Große Speichertiefe.
bis zu 14 Mpoints je Kanal im 1 Kanal oder 2 Kanalbetrieb (CH1+CH3, CH2+CH4)
bis zu 7 Mpoints im 2-4 Kanalbetrieb

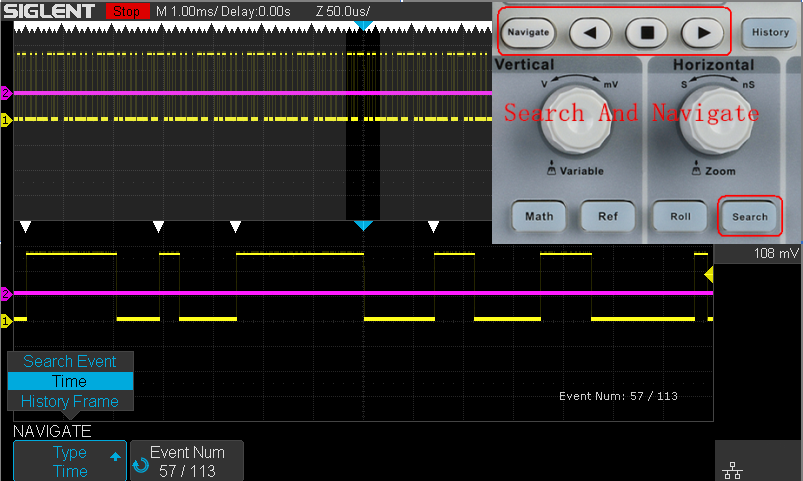

SEARCH an Navigate (nur SDS1104X-E, SDS1204X-E)

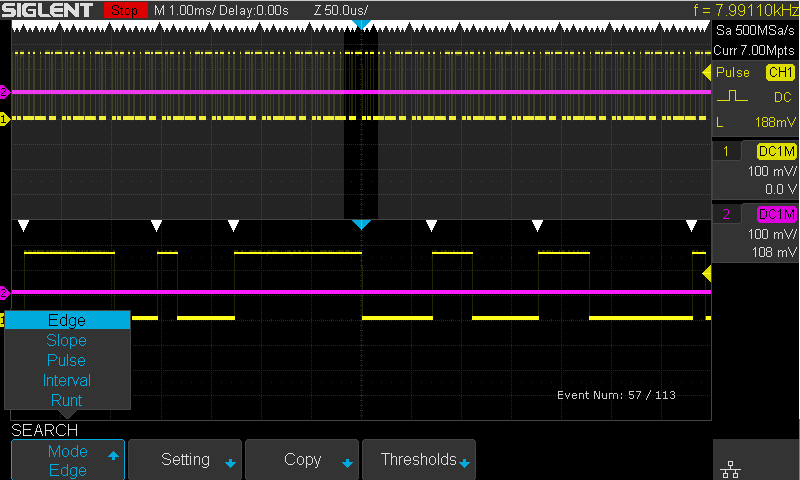

search and navigate, Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher

search and navigate, Siglent SDS1104X-E, SDS1204X-E 200MHz 4CH Digital Speicher Oszilloskop 1GSA 14Mpoints 100.000wrfms seq. Speicher
Die Suche von Ereignissen Such über Zeit oder im Ereignis oder Historyframe
