| 100MHZ Siglent SDS1102X 8"TFT 14Mpoints 60.000wrfms/s SPO Digital Speicher Oszilloskop |  | 100MHz, 1GSa/s14Mpoints DSO, SPO, 2Ch, 14Mpoints Recordlength, Siglent SDS1102X
| Art.Nr.: | PD-01191 | | Hersteller: | Siglent | | Lieferzeit: |  Anfragen - genaues auf der Produktseite* |
nur -15% Rabatt & CAN/LIN I2C Option Siglent SDS-1000X-DC gratis beim Kauf eines SDS1102X inkl. MwSt (19%)
|
Produktalternativen: Siglent SDS1102X, 2CH 100MHz 1GSa/s, 14MPoints 8"TFT 60.000wrfms/s Digital Speicher Oszilloskop NEW SIGLENT SDS1000x SPO SUPER Phosphor Oszilloskop vertikale Empfindlichkeit von 500µV ! bis 10V/DIV , Kanal Eingangsimpedanz 1MOhm / 50R ! vertikale Signal-Auflösung 8bit, im ERES Mode (erhöhte Auflösung) bis 11bit !
Sonderartikel - Sofort bestellbar - Lieferbar in 3-6 Tagen! Fragen herzlich willkommen ! - Wir beraten Sie sehr gern - !
Das Siglent SDS1102X hat 1GSa/s 14MPoints bis zu 60.000wrfms und viele Funktionen
- neuste Siglent SPO Serie! SDS1000x !
- Zweikanal Speicher Oszilloskop
- mit ausführlichen englischem Handbuch
- Abtastrate 1x 1GSA/s ; 2x 500MSA/s
- sehr gutes 8"TFT Farb-Display 800 x 480 Pixel
- mit max. 14Mpoints Speichertiefe (1-Kanalbetrieb) und 2x7Mpoints (2-Kanalbetrieb)
- seqmentierter Speicher bis zu 1000Segmente
- History Signal Speicher bis zu 80.000 Segmente
- neue Siglent SPO Technologie
- bis zu 60.000 wrfms/s !
- Signaldarstellung in 256 Helligkeitsstufen oder 256 Temperaturfarbstufen
- einstellbare Nachleuchtzeit (Off, 1s, 2s, 5s, unendlich)
- Digitales Triggersystem
- zahlreiche Triggerarten: Edge, Slope, Pulse, Window, Runt, Interval,
Time out (Dropout), Pattern, Video Trigger HDTV
-
- vertikale Auflösung 8bit, ERES Mode bis zu 11bit !!
- vertikale Empfindlichkeit 500µV bis 10V/div
- Eingangsimpedanz umschaltbar 1MOhm oder 50 Ohm !
- sehr niedriges Gerät Eigenrauschen
-
- Zeitbasengenauigkeit: ±25ppm
- horizontale Auflösung 2ns - 50s/div
- 6bit hardwarebasierter Triggerzähler
-
- high speed hardwarebasierte PASS/FAIL Funktion, BNC Ausgang hinten
- Trigger Output, BNC Ausgang hinten
-
- Menüsprache English, Deutsch, Español, Portugués, Francais, .....
- Geräte Hilfe Menüsprache English , Deutsch
-
- Front USB zum Speichern von Bildern und Kurvendaten auf dem USB Stick
- Menütaste " PRINT" zum schnellen Speichern von Bildschirmfotos auf einen Stick
- Rückseite: USB (USBTMC)& LAN zur PC Kommunikation, BNC Pass Fail
- SCPI PC Kommunikation, Steuerung möglich
-
- 36 Automatik Messarten und Cursormessfunktionen vorhanden
- Mathematik: (FFT, addition, subtraction, multiplication, division, integration, differentiation, square root
- Statistik Funktion ( Current, Mean, Min, Max, Std-Dev, Count )
-
- inuitiver Menüaufbau - Bedienung
- Tasten für Auto Setup, Default Setup, Cursor (Messung), Measure (Auto Messarten) , Math
- Roll (Betrieb), History, Display (Signal und Bildschirm), Clear Sweep, Zoom (Pushbutton) and Print
- alle Drehgeber mit Druckfunktion
- z.B 50% Triggerlevel, Positionen zurücksetzen
-
-
WINDOW ZOOM
- einfache Record Funktion (Datalogging) (Zeitliche Aufnahmeschrittweite und Abspielschrittweite einstellbar)
- Farbkombination Front Hellgrau Rückdeckel dunkelgrau
-
- im Lieferumfang sind 2 Tasköpfen (1x/10x) , PC-Software, USB Kabel
-
- Zukaufoption: Serieller Trigger& Dekodierung für I2C, SPI, UART/RS232, CAN, LIN - Option SDS-1000X-DC - bis 01.07.2017 gratis !!
Siglent SDS1000X Serie - Modellübersicht:
| Modell |
Bandbreite |
1 CH DDS- Signalgenerator |
16 Kanal Logik Vorbereitung |
| SDS1102X |
100 MHz |
NO |
NO |
| SDS1102X+ |
100 MHz |
YES |
YES |
| SDS1202X |
200 MHz |
NO |
NO |
| SDS1202X+ |
200 MHz |
YES |
YES |
| Kanäle / Channels |
2+EXT |
| max. Abtastrate / Sample Rate(Max) |
1x 1GSA ; 2x 500MSA |
| Speichertiefe / Memory Depth(Max) |
7Mpts/CH (in Dual-Channelmode); 14Mpts/CH (in Single-Channel mode) |
| max. Signalerfassungsrate / Waveform Capture Rate |
60,000 wfms/s |
| Bildschirm / Display |
8 inch TFT LCD (800x480 Pixel) |
| Standardzubehör / |
2 passive Tastköpfe / 2 pcs passive probe |
| Gewicht / Weight |
Net weight 3.26 Kg, Gross weight 4.25Kg |
| Schnittstellen / Standard IO |
USB Host, USB Device, LAN, Pass/Fail, Trigger Out |
|
Erfassungsarten / Acquire mode |
Sample Peak Detect (<1ns) Averages: 4,16, 32,64,128,256,512,1024 ERES MODE - Enhance vertical resolution bits: + 0.5, 1, 1.5, 2, 2.5, 3 Bit , is Selectable (reduce BW ) = up to 11bit vertical resolution |
|
Vertikale Auflösung A/D Wandler Hardware/ Vertical Resolution |
8bit |
|
Vertikale Empfindlichkeit / Vertical Scale (Probe 1X) |
500µV/div - 10V/div (1-2-5 ) |
|
DC Offsetspannung / Offset Range (Probe 1X) |
500µV ~ 150mV: ± 1V
152mV ~ 1.5V: ± 10V
1.52V ~ 10V: ± 100V |
|
DC Genauigkeit / DC Gain Accuracy |
=±3.0%: 5mV/div ~10V/div
=±4.0%: =2mV/div |
|
Eingangsimpedanz / Impedance |
DC: (1MO±2%) || (18pF ±2pF) ; 50 Ohm: 50 Ohm±2% ist umschaltbar / selectable |
|
Tastkopfteilung / Probe attenuator |
0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X , 1000X |
|
Zeitbasen / Time base Scale |
2.0ns/div ~ 50s/div |
|
Zeitbasengenauigkeit / Time base Accuracy |
±25ppm |
Versandgewicht: 4.5kg
die Präsentationzum Siglent SDS1000x Serie, SDS1102X, SDS1202X, SDS1102X-S, SDS1202X-S finden Sie hier: die Bedienungsanleitung zum Siglent SDS1000x Serie, SDS1102X, SDS1202X, SDS1102X+, SDS1202X+ finden Sie hier:
das Datenblatt zum Siglent SDS1000x Serie, SDS1102X, SDS1202X, SDS1102X+, SDS1202X+ finden Sie hier:
das Tastköpfe, differenzielle Tastköpfe, Stromzangen finden Sie hier:
weitere Infos zum Produkt unter:
weitere Infos zum Produkt unter:

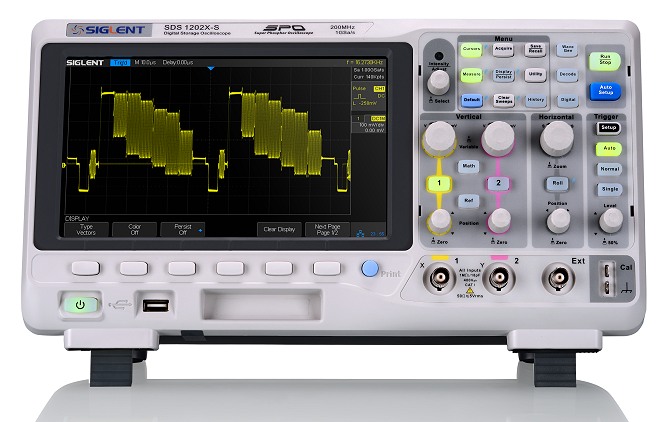

einige B ilder vom Siglent SDS1102X, SDS1000X SERIE Siglent SDS1000X Serie 2 Kanal Digital Speicher Oszilloskop (SPO) mit 8" TFT, 14Mpoints Speichertiefe, 60.000wrfms/s
|
Siglent SDS1000x Serie Zoom
Siglent SDS1000x Serie Signal Haufigkeit Darstellung mittels Temperaturfarben Siglent SPO Technik mit 256 Helligkeits oder Farbstufen bei bis zu 60.000wrfms Signalrate Siglent SDS1000x Serie Rückseite mit USB LAN IO |
|
| Fragen zum Siglent SDS1000x, SDS1102X, SDS1202X, SDS1102X-S, SDS1202X-S sind herzlich willkommen - Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular ! Die Bedienungsanleitung senden wir ihnen gerne per Email zu!
