| 200MHZ Siglent SDS2204X 4CH Digital Speicher Oszilloskop 8"TFT 140Mpoints |  | 200MHz, 2GSa/s Digital Oszilloskop, 4Ch, 140Mpoints up to 140.000wrfms/s, Siglent SDS2204X
| Art.Nr.: | PD-01224-OB2 | | Hersteller: | Siglent | | Lieferzeit: |  am Lager 2-4 Tage* |
Dieser Produktvariant ist leider nicht vorhanden.
PinSonne Eigenhufe 82 09125 Chemnitz
Telefon: 037123474954 ( mobil: 015735578921)
Telefax: 037123474946
Email: info@pinsonne.de
|
Siglent SDS2204X, 4CH 200MHz Super Phosphor Oszilloskop, 4Ch, 2GSa/s, 140MPoints, 8"TFT, 140.000wrfms Sequence Mode - Segmentierter Speicher ! ,Kanal Eingangsimpedanz 1MOhm / 50R Preisvorteil gilt für das Siglent SDS2204X Kaufen Sie das SDS2204X + Optionsbundle erhalten Sie 42% auf alle Optionen und extra auf den Gesamtpreis noch 5% Rabatt, (Auswahl oben, SDS2204+Optionspaket) Das Optionspaket besteht aus MSO: SPL2016+SDS-2000X-16LA, serielle Busanalyse: SDS-2000X-DC, Funktionsgenerator SDS-2000X-FG Sofort bestellbar - Sofort Lieferbar! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !
Das Siglent SDS2204X hat 2GSa/s 140 MPoints und viele Funktionen
- modernes und hochwertiges vier Kanal Speicher Oszilloskop
- mit ausführlichen englischem Handbuch
- sehr gutes 8" aktiv TFT Farb-Display 800 x 480 Pixel
- Lüftergekühlt
- Menüsprache English, Deutsch, Español, Portugués, Francais, .....
- Geräte Hilfe Menüsprache English , Deutsch
- Front USB zum Speichern von Bildern und Kurvendaten auf dem USB Stick
- Rückseite: USB (USBTMC)& LAN zur PC Kommunikation
- 37 Automatik und Cursormessfunktionen vorhanden und Statistik
- digitales Triggersystem
- FFT
- sehr praktische Single und Normal Acquire Taste
- Abtastrate: 2GSA (4 Kanalgerät 2x 2GSA, 4x 1GSA) !! Erklärung siehe unten - Abtastrate
- mit max 2x140Mpoints Speichertiefe max von 7kpoints einstellbar(bzw. bis 4x70Mpoints)
- Siglent SDS2000X SERIE 4 Kanalgeräte haben 2 Erfassungsgruppen!
- Sequence Mode - Segmentierter Speicher ! (bis max 80.000 Segmente)
-
256 Helligkeits-Intensitätsstufen, bzw. 256 Farbtemperaturstufen
-
einstellbare Nachleuchtzeit (Off, 1s, 2s, 5s, unendlich)
-
bis zu 140.000 wrfms/s , im sequentierten Speicherbetrieb max 500.000 wrfms/s
-
wrfms/s , im sequentierten Speicherbetrieb max 500.000 wrfms/s
-
Eingangsimpedanz: 1MOhm und 50 Ohm / umschaltbar
-
Eingangsempfindlichkeit: 1mV - 10V/div
-
WINDOW ZOOM
- einfache Record Funktion (Datalogging) (Zeitliche Aufnahmeschrittweite und Abspielschrittweite einstellbar)
- high speed hardwarebasierte PASS/FAIL Funktion, BNC Ausgang hinten
- ext. Trigger Eingang hinten
- Farbkombination Front Hellgrau Rückdeckel dunkelgrau
- Netzbuchse hinten
- Lieferung in Orginalverpackung

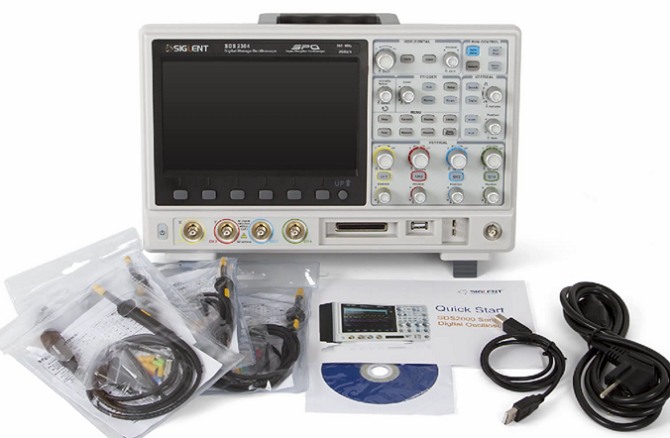

- im Lieferumfang sind 4 Tastköpfen (1x/10x) , PC-Software, USB Kabel
Siglent SDS2000X Serie Modellübersicht:
| Modell / Model |
SDS2072X SDS2074X |
SDS2102X SDS2104X |
SDS2202X SDS2204X |
SDS2302X SDS2304X |
| Bandbreite / Bandwidth |
70 MHz |
100 MHz |
200 MHz |
300 MHz |
| |
Speichertiefe |
bis 140 Mpoints /CH (umschaltbar /switchable) |
| |
|
|
| |
Kanäle / Channels |
vier oder zwei Kanäle + externer Trigger / four or two Channels + External Trigger |
| Zeitbasisbereich / Time Base Range |
|
1 ns/div to 50 s/div |
1 ns/div to 50 s/div |
1 ns/div to 50 s/div |
| X-Y Operation |
Bandwidth |
|
|
|
|
| |
Phase Difference |
± 3° |
| |
Trigger Arten / Trigger Modes |
Auto, Normal, Single, / Edge, Slope, Pulse, Video, Window, Interval, Dropout, Runt, Pattern, SERIAL 1, SERIAL 2, TV HDTV mit DECODE BUS Trigger Analyse Option IIC ; SPI ; UART, RS232 ; CAN ; LIN |
| |
Trigger-Quellen / Trigger Sources |
CH1, CH2, (CH3, CH4) Ext, Ext/5, AC Line, |
| |
Triggerempfindlichkeit / Trigger Sensitivity |
|
| |
Triggerkopplung / Trigger Coupling |
DC, AC, HF-reject, LF-reject , 50% Taste, Trigger Holdoff Time einstellbar |
| |
Erfassung / ACQ |
Sampling, Peak Detect, Average (2..1024) , HighRES Sequenzielle Erfassung mit NORM , SINGLE ; Darstellung Overlap, Waterfall Erfassung von max. 80.000 Segmente mit Zeitinformation (Zeitstempel) (ohne Signaldarstellung bis zu 500.000wfrms/s) |
| Common Parameters |
| Abtastrate / |
4 Kanal SDS2xx4X: Einkanalbetrieb 1x 2 GSA/s Zweikanalbetrieb 2x 2GSA/s bei Verwendung von (CH1 oder CH2) und (CH3 oder CH4) Vierkanalbetrieb 4x 1GSA/s bei Verwendung von CH1 und CH2 und CH3 und CH4 2 Kanal SDS2xx2X: 1x 2 GSA/s / 2x 1GSA/s MSO option: 500MSA/s 16 logic channels |
| Input Impedance |
1MO±2% || 22Pf±3Pf ; 50Ohm |
| Time Base Precision |
±25ppm |
|
Vertikale Empfindlichkeit / Vertical Sensitivity |
1 mV/div to 10 V/div |
|
DC (Gleichspannungs) Genauigkeit DC Gain Accuracy |
<±3.0%: 5mv/div to 10V/div in Fixed Gain Ranges
<±4.0%: <=2mv/div Variable Gain Ranges |
|
Kanaloffseteinstellbereich / Channel Voltage
Offset Range für V/DIV |
2mV –100mV: ±1V 102mV - 1V: ±10V 1.02mV - 10V: ±100V |
| Vertical Resolution |
8 bits |
| Input Coupling |
DC, AC, Ground; 1MOhm oder 50 Ohm ; BW Full oder 20MHz |
| Kanalfunktionen: CH1, CH2, ( CH3, CH4 ) |
Einheit (V oder A) ; SKEW: zeitlicher Kanalversatz einstellbar ; Bandbreitenbegrenzung OFF / 20MHz ; Kanalteilung 1x, 5x, 10x, 50x, 100x, 1000x ; Invert ON/OFF ; |
DISPLAY |
Signaldarstellung Vektoren Punkte ; in Kanalfarbe oder Color (Farb Helligkeits häufigkeitsverteilung) Persist ( off, 1s 5s 10s GRID, Signalheligkeit, unendlich ZOOM - Signal Zoom im Zweifensterbetrieb REF 4 Referenzen wählbar aus CH1-CH4 + MATH Anzeige von Datum, Uhrzeit |
|
max Eingangsspannung / Maximum Input Voltage |
400 V (DC + AC peak) with 10 : 1 probe ! CAT I |
|
| Automatic Measurements (32) |
Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean,Crms, Vrms, ROVShoot, FOVShoot,
RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period,+ Wid,-Wid, +Dut, -Dut,
BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Cursor Measurements |
Manual (Voltage / Time) , Track and Auto Measure modes |
| Math |
+ , - , x, / , FFT (Vrms; DBVrms ; Display Full or Split)) ; d/dt Wurzel, Integral |
| Storage |
Internal: 10x External, Setup, Waveforms, CSV, FACTORY, Picture, |
| USB:BMP, Waveforms and Setups |
| I/O |
LAN (VXI 11); USB Device (USBTMC) ,USB Host Front ; PASS/FAIL OUT (Rückseite) SCPI Gerätesteuerung |
| Display |
simple active color TFT (64K, Color LCD), 800 x480 |
| Sprachen / Language |
Simplified Chinese, Traditional Chinese, English, Arabic, French, German, Russian, Portuguese, Spanish, Japanese, Korean, Italian |
| Power |
Worldwide Use, 100 – 240 V / 50 VA Max |
| Weight |
2.5 kg |
| Otionen (Zukaufoptionen) |
MSO Option 16 Kanal 500MSA MSO Tastkopf 16 Kanal AWG Option ( 1 Kanal Generator) Power Analyse Software Option DECODE BUS Trigger Analyse Option |
zusätzliche Optionen zum Siglent SDS2000X Serie: (bitte fragen Sie uns) Siglent SDS-2000X-DC - optional Decoding accessories for IIC?SPI?UART/RS232?CAN Siglent SDS-2000X-FG - optional 25MHz function/arbitrary waveform generator Siglent SDS-2000X-16LA - optional 16 channel MSO function Siglent SPL2016 - 16CH Logik analyser probe (16x Logik Tastkopf mit 500MSA) Versandgewicht: 4,5kg
Bitte lesen Sie die Bedienungsanleitung Senden Sie uns Fragen zum Gerät - Wir antworten ihnen gerne per Email!
die Bedienungsanleitung zum Siglent Siglent SDS2072X SDS2074X ... SDS2302X SDS2304X - SDS2000X Serie finden Sie hier:
das Datenblatt zum Siglent SDS2072X SDS2074X ... SDS2302X SDS2304X - SDS2000 Serie finden Sie hier:
Infos zu passive Tastköpfe, differenzielle Tastköpfe, Stromzangen finden Sie hier:
Siglent SDS2072 SDS2074 ... SDS2302 SDS2304 - SDS2000 Serie SPO Technik Geräte Erklärung
Siglent SDS2072 SDS2074 ... SDS2302 SDS2304 - SDS2000 Serie max. Signal Erfassungsrate
Siglent SDS2072X SDS2074X ... SDS2302X SDS2304X - SDS2000 Serie - zur Siglent Herstellerseite Siglent SDS2072X SDS2074X ... SDS2302X SDS2304X - SDS2000 Serie, weitere Infos, Dokumente, Videos, Firmwareupdates bei Siglent
Modelle
einige B ilder vom Siglent SDS2104X, SDS2204X, SDS2304X der Siglent SDS2000X Serie
| |
|
das Siglent SDS2204X, SDS2000X Serie Rückseite mit USB, LAN Interface, BNC PASS/FAIL Ausgang, Externen Triggereingang
das Siglent SDS2204X, Siglent SDS2000XSerie Bedienfeld
Für jeden Kanal ein Drehgeber für Position, Empfindlichkeit und eine Kanalmenütaste
Vertikal Menü mit Position und Empfindlichkeit für Referenzen und digitale Kanäle
Kanal Eingangsimpedanz umschaltbar 1MOhm / 50 Ohm ; SDS2000 & SDS2000X Serie mit Tastkopferkennung (1:1; 10:1:100:1 etc.)
Erfassungs-, Abtastrate: 4 Kanal Siglent SDS2xx4X: Einkanalbetrieb 1x 2 GSA/s Zweikanalbetrieb 2x 2GSA/s bei Verwendung von (CH1 oder CH2) und (CH3 oder CH4) Vierkanalbetrieb 4x 1GSA/s bei Verwendung von CH1 und CH2 und CH3 und CH4
Siglent SPO Technik, Signalhäufigkeit als "Temperatur" Farbverlauf dargestellt (Rot häufig, blau selten)
mit max 110.000wrfms/s und 256 Farbintensitätsstufen
Siglent SDS2000 Serie (SDS2304) Sequenzielle High Speed Erfassung , hier Darstellung der abgeschlossenen Erfassung als
Waterfall
Siglent SDS2000 Serie (SDS2304) Trigger Menü
Siglent SDS2000 Serie (SDS2304) Trigger Window Trigger mit 2 Schwellen
|
|
Siglent SDS2000 Serie (SDS2304) Sequenzielle High Speed Erfassung , hier Darstellung der abgeschlossenen Erfassung als
Waterfall - Sequence Mode - Seqmentierter Speicher
Siglent SDS2000 Serie (SDS2304) Trigger Menü
Siglent SDS2000 Serie (SDS2304) Trigger Window Trigger mit 2 Schwellen
Erfassung - Sample - Peak detect - Average (2..1024) = Waveform Average = Mittelung mehrer Aufnahmen nacheinander - HRES = Dot Average with low pass effect = Mittelung benachbarter Erfassungs-Punkte und Tiefpass Sequence Mode - Seqmentierter Speicher Das Siglent SDS2204X, die SDS2000X - Serie, bietet als besonderes Feature Segmentierten Speicher an. eine Darstellung dazu oben Waterfall Bild Segmentierter Speicher bedeutet, das der Geräte Erfasungspeicher in einzelne Segmente geteilt wird(z.B. 7kpoints) In Verbindung mit der Triggerart "Norm Trigger" und der Trigger "Hold-OFF" Zeit können ein hohe Anzahl von Signalübertragungen mit großem zeitlichen Abstand zwischen den Signalpaketen mit hoher Abtastrate sehr genau erfasst werden. Die einzelnen Seqmente im Menü "FRAME" genannt enthalten eine Zeitinformation über den Triggerzeitpunkt. Die erfassten Segmente "Frame" können wie folgt dargestellt werden. - alle "Overlap" - nacheinander "Waterfall" - als einzelne "Frame", Seqmente aus einer HISTORY Liste gewählt werden |
| Fragen zum Siglent SDS2072X, SDS2074X, SDS2102X, SDS2104X, SDS2202X, SDS2204X, SDS2302X, SDS2304X Siglent SDS2000X Serie Super Phosphor Oszilloskop sind herzlich willkommen - Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !
Die Bedienungsanleitung senden wir ihnen auch sehr gerne per Email zu!
Siglent SDS2000X Serie SDS2072X 2CH 70MHz SDS2074X 4CH 70MHz
SDS2102X 2CH 100MHz SDS2104X 4CH 100MHz SDS2202X 2CH 200MHz
SDS2204X 4CH 200MHz
SDS2302X 2CH 300MHz
SDS2304X 4CH 300MHz alle anderen Siglent Messgeräte , alle Oszilloskope & Optionen der Siglent SDS2000X Serie können Sie über uns erwerben. | |
