Siglent SDG1025 Arbitrary Signal Generator 125MSA/s 16kpoints 14bit

Siglent SDG1025 Arbitrary Signal Generator 125MSA/s 16kpoints 14bit2 Kanal Funktionsgenerator Sinus, Rechteck bis 25MHz, Arbitrary, Rampe, Puls / 125MSa/s USB I/O Software

Art.Nr.:PD-01175
Hersteller:Siglent


PinSonne
Eigenhufe 82
09125 Chemnitz

Telefon: 037123474954 ( mobil: 015735578921)
Telefax: 037123474946
Email: info@pinsonne.de

Siglent SDG1025 2 Kanal 125MSA/s 16kpoints Arbitary Signal Generator bis zu 25MHz

Sofort bestellbar - nicht mehr Lieferbar ! Fragen sind herzlich willkommen !- Wir beraten Sie gern !
  • Siglent SDG1025, Produkt aud der Siglent SDG1000 Serie
  • 2 Kanäle
  • SYNC Output  - auf Geräterückseite
  • 14bit 125MSA/s
  • 5 Standard-Wellenformen (Sinus, Rechteck, Rampe, Puls, weißes Rauschen)
  • DDS Arbitrary Signal Generator, 46 Kurvenformen vordefiniert
  • 16 kpoints
  • Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep,
  • 1 Kanalausgang
  • 1 umschaltbarer Sync Ausgang bis 2MHz , Trigger Eingang
  • SINUS bis 25MHz
  • Rechteck bis 25MHz
  • Puls bis 5MHz
  • Rampe, Dreieck bis 300kHz
  • Weißes Rauschen bis 25MHz
  • DDS Arbitary Signal  bis max 5MHz , trise/tfall = 7ns, 14bit vertikal, 16 kpoints
  • 10 Kurvenformen abspeicherbar
  • Auflösung 1µHz
  • Sweep linear, log. 1ms - 500s
  • 200MHz Frequenzzähler 6bit Auflösung
  • USB Interface zur Verbindung mit PC, bzw. Software zur Erstellung und Übertragung der Arbitary Funktion
  • Front USB Interface
  • 3.5" Color TFT
  • 10 MHz Referenz Eingang
  •  Modulations Eingang
  • externer Triggereingang
  • einfache Bedienung über Menütasten, Zahlenfeld, Drehrad,, englisches Hilfe-Menü
  • umfangreiche Eingabemöglichkeiten(Frequenz, Periodendauer, Tastverhältnis, Offset, HI LOW Level, Vpp, Vrms)
Versandgewicht: 4 kg

Lieferumfang:

  • der 2 Kanal Arbitary Funktionsgenerator Siglent SDG1025
  • Netzkabel
  • USB-Kabel
  • PC-Software
  • Bedienungsanleitung auf CD

Spezifikationen Siglent SDG1025 - Siglent SDG1000 Serie:

 Signalformen:  (für CH1 und CH2)



 Sinus
 Rechteck (Square)
 Rampe (Ramp) Dreieck
 Puls (Pulse)
 Rauschen (Noise)
 Arbitrary Signal
 1 µHz to 25 MHz
 1 µHz to 25 MHz (Rise/Fall < 7ns, Duty 20-80% < 3MHz)
 500 µHz to 300 kHz
 1 µHz to 5 MHz  (Pulsbreite 2000s bis >=20ns)
 1 µHz to 25 MHz
 5 MHz(-3db) , CH1 16kpoints Signalspeicher, 14bit vertikal

 Ausgänge:

 Kanalausgang CH1
 2 mVPP ~ 10 VPP (50 Ohm)
 4 mVPP ~ 20 VPP (High Z)

 Kanalausgang CH2
 2 mVPP ~ 3 VPP (50 Ohm)
 4 mVPP ~ 6 VPP (High Z)
 zuschaltbarer Gleichspannung-Offset /
 DC Offset

 Kanalausgang CH1
 0 mV ~ 5 V (50 Ohm)
 0 mV ~ 10 V (High Z)

Kanalausgang CH2
 0 mV ~ 1,5 V (50 Ohm)
 0 mV ~ 3 V (High Z)

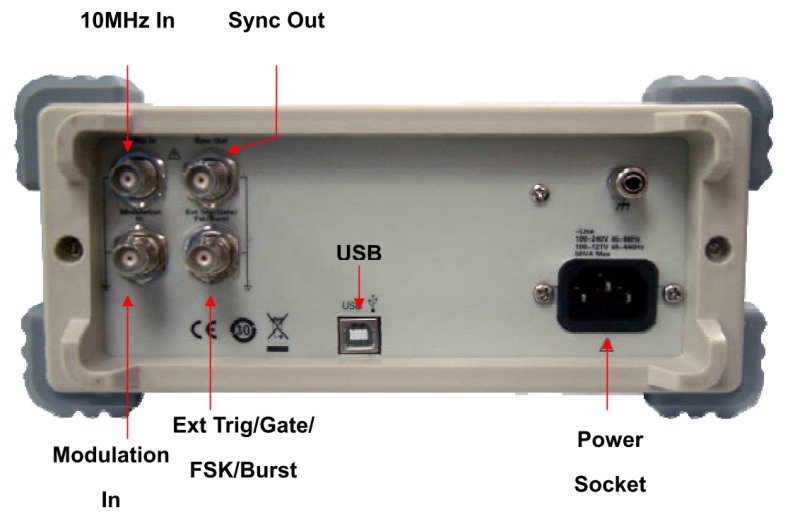

 Rückseite Anschlüsse
Rückseitig USB zum Anschluss an PC
 Schnittstellen, Interface
 Front USB zum Anschluss USB Stick
 Rückseitig USB zum Anschluss an PC
 Amplitudengenauigkeit /Flatness (Sinus 5Vpp)

     < +/- 0.3 dB
 Modulationsarten (intern oder extern)

 AM (<=20kHz), FM (<=2khz) PM (0-360°), FSK,
 Sweep, Burst

 Sweep  lin, log ;
 Display
  Color, 3,5"TFT, 320x240 Pixel
 Arbeitstemperaturbereich /
 Operating Temperature And Humidity
 10°C-35°C,  <90%RH
 Power Requirements  100-240 VACRMS, 45~440Hz, CAT II, < 30W, Fuse 2A
 Nettogewicht /
 Weight Approx.
 2,6 Kg
 Abmessungen /
 Dimensions (W×H×D)
 229 mm × 105 mm × 281 mm


mehr Informationen über den Siglent SDG1025 DDS Funktionsgenerator finden Sie hier:


weitere Infos zum Produkt unter:


Fragen sind herzlich willkommen !!
(Siglent SDG1000 Serie, SDG1005 / SDG1010 / SDG1020 / SDG1025 / SDG1050 )

Weitere Bilder vom Siglent SDG1025 SDG1000 Serie

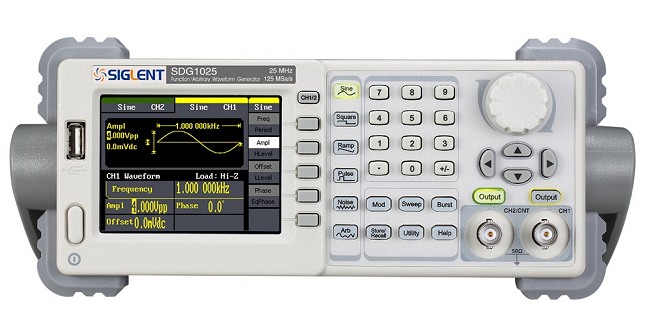

Siglent SDG1025 25MHz 16kpoints 2Kanal DDS Funktionsgenerator von vorn

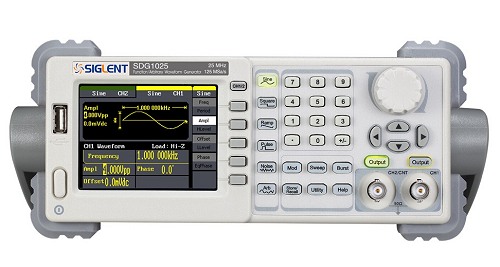

Siglent SDG1025 25MHz 16kpoints 2Kanal DDS Funktionsgenerator schrag vorn seitlich

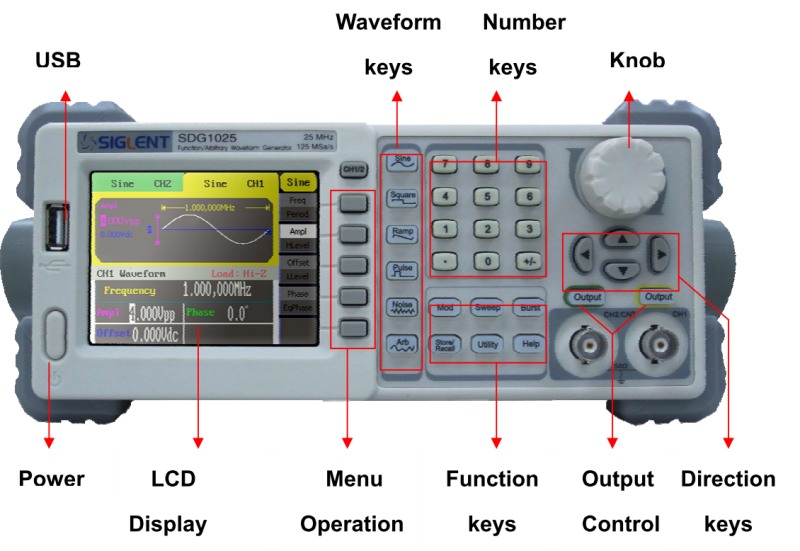

Das Siglent SDG1025 (SDG1000 Serie) USER Interface , Bedienoberfläche
