Siglent SDG2042x 16bit Arbitrary Signal Generator 2CH 1.2GSA 8Mpoints Easy Pulse+ TRueArb Technologie LAN & USB IO Touch

Siglent SDG2042x 16bit Arbitrary Signal Generator 2CH 1.2GSA 8Mpoints Easy Pulse+ TRueArb Technologie LAN & USB IO Touch2 Kanal DDS Funktionsgenerator Sinus bis 40MHz, Rechteck, Puls oder Arbitrary 16bit 8 Mpoints / 1.2GSa/s Frequenzzähler USB I/O, Software

Art.Nr.:PD-01189
Hersteller:Siglent
Lieferzeit: am Lager 2-4 Tage*

nur
Sommer-Super-Preis-Empfehlung
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb
Siglent SDG2042x - 2 Kanal DDS Arbitrary Signal Generator bis zu 40MHz
mit 1.2GSA, vertikal 16bit !!, 8Mpoints Arbitary Speicher, Touchscreen


Sofort bestellbar - Sofort Lieferbar ! Fragen sind herzlich willkommen !- Wir beraten Sie gern !




NEW - SIGLENT SDG2000X Serie 2-Kanal-Funktion / Arbitrary Waveform Generatoren mit Signalausgabe von bis zu 120 MHz.
(SDG2042X bis 40MHz, SDG2082X bis 80MHz, SDG2122X bis 120MHz)
DA Wandler mit  1.2GSa / s Abtastrate und 16 Bit vertikale Auflösung. Die Siglent TrueArb & Easypulse Technologie optimieren deutlich die Signalqualität, bei der Generierung von beliebigen, Rechteck- und Pulsformsignalausgabe gegenüber der Ausgabequalität bei traditionellen DDS-Generatoren.


Ausstattung Siglent SDG2042x, SDG2000x Serie:
  • 2 Kanäle - Signalausgang auf der Frontseite
  • SYNC Output  - auf Geräterückseite
  • vertikal 16bit Auflösung !!
  • DA Wandlerrate max 1.2GSA (4x Interpolation)
  • sampe rate: 300MSA/s ; TrueArb Mode: 75MSA
  • max Amplitude +/- 10V (50R) +/20V (High Z)
  • DC Offset + /- 10V
  • kleinster Frequenzschritt 1µHz
  • einfache Bedienung über Menütasten, Zahlenfeld, Drehrad, Touch,
  • englisches Hilfe-Menü
  • 4.3" color TFT mit Touchscreen 4:3 RGB 480x232 Pixel
  • TrueArb Technologie
  • Easy pulse technology
  • 9 Standard-Wellenformen (Sinus, Rechteck, Rampe, Puls, weißes Rauschen, DC, exp. Rise, exp. Fall, Sinc)
  • DDS Arbitrary Signal Generator, 46 Kurvenformen vordefiniert
  • DDS Arbitrary  Signal  bis max 20MHz , trise/tfall = 9ns, 16bit vertikal,
  • Punktanzahl: CH1  CH2 bis 8 Mpoints
  • 10 Kurvenformen abspeicherbar
  •
  • Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep,
  • 1 Kanalausgang
  • 1 umschaltbarer Sync Ausgang bis 2MHz , Trigger Eingang
  • SINUS 1µHz bis 40MHz
  • Rechteck bis MHz ; Tastverhältnis 0.001 ... 99.999%
  • Puls bis MHz
  • Rampe, Dreieck bis 1MHz
  • Weißes Rauschen bis 40MHz (-3dB)
  • Sweep linear, log. 1ms - 500s , up, down
  • 200MHz Frequenzzähler 6bit Auflösung
  • USB & LAN Interface zur Verbindung mit PC, bzw. Software zur Erstellung und Übertragung der Arbitary Funktion
  • Front USB Interface
  • 10 MHz Referenz Eingang  , Ausgang
  •  Modulations Eingang
  • externer Triggereingang
  • Front USB
  • Rear USB device
  • Easy wave pc software
  • umfangreiche Eingabemöglichkeiten(Frequenz, Periodendauer, Tastverhältnis, Offset, HI LOW Level, Vpp, Vrms)
  • Abmessungen: 261 x 107 x 295 mm, Geräte Eigengewicht 3,43kg
  • Einsatz 0-40°C
Versandgewicht: 4,5kg

Lieferumfang:

  • der TrueArb DDS Arbitrary Funktionsgenerator Siglent SDG2042x
  • Netzkabel
  • USB-Kabel
  • PC Software
  • Bedienungsanleitung auf CD

Spezifikationen Siglent SDG2042x:

 Signalformen:  (für CH1 und CH2)



 Sinus

 Rechteck (Square)


 Rampe (Ramp) Dreieck

 Puls (Pulse)


 Rauschen (Noise)

 Arbitrary Signal
 1 µHz to 40 MHz

 1 µHz to  MHz (Rise/Fall < 9ns,
  Duty cycle: 0.001...99.999%

 500 µHz to 1 MHz (Symmetrie 0-100%)

 1 µHz to  MHz
  (Pulsbreite 1.000.000s bis >=12ns, Periode >25ns, )

 1 µHz to 40 MHz (-3dB)

 1µHz to 20 MHz , dabei
 CH1 und oder CH2
 bis 8Mpoints Signalspeicher, 16bit vertikal,
  Speicher für 8 Signalformen

 Ausgänge:

 Kanalausgang CH1 & CH2
 2 mVPP ~ 10 VPP (50 Ohm)  DC..20MHz
 4 mVPP ~ 20 VPP (High Z)  DC..20MHz

2 mVPP ~ 5 VPP (50 Ohm)  20..120MHz
 4 mVPP ~ 10 VPP (High Z)  20..120MHz

 Ausgangsstrom  CH1 & CH2 max 200mA

 zuschaltbarer Gleichspannung-Offset /
 DC Offset

 Kanalausgang CH1 & CH2
 0 mV ~ 5 V (50 Ohm)
 0 mV ~ 10 V (High Z)

 Rückseite Anschlüsse
 Rückseitig USB Device  & LAN zum Anschluss an PC
 BNC 10MHZ In
 BNC 10MHZ Out
 BNC Sync Out
 BNC Modulationseingang
 BNC Externer Trigger / FSK / Burst
 Schnittstellen, Interface
 Front USB zum Anschluss USB Stick
 Rückseitig USB zum Anschluss an PC
 Amplitudengenauigkeit /Flatness (Sinus)
  < 100MHz  < +/- 0.3 dB
  > 10MHz  < +/- 0.4 dB
 Modulationsarten (intern oder extern)

 AM, DSB-AM (1mHz<=50kHz), 0-120%
 FM (1mHz<=50khz),
 PM (0-360°, ..50kHz),
 FSK, ASK (..1MHz),
 PWM (..50kHz)
  Sweep (1ms..500s),
  Burst

 Sweep  lin, log ;  up, down
 Frequenzähler / counter input  100mHz... 200MHz, 6bit Auflösung
 Display
  Color, 4,3"TFT color
 Arbeitstemperaturbereich /
 Operating Temperature And Humidity
 10°C-30°C,  <90%RH
 30-40°C
 Power Requirements  100-240 VACRMS, 45~440Hz, CAT II, < 50W, Fuse 2A
 Nettogewicht /
 Weight Approx.
 3,43 Kg
 Abmessungen /
 Dimensions (W×H×D)
 261 x 107 x 295 mm


mehr Informationen über den Siglent SDG2042x DDS Funktionsgenerator finden Sie hier:  (Siglent SDG2000x Serie, SDG2042x, SDG2082x, SDG2122x)

die Kurzanleitung auf Deutsch, Quick Start in German:


Fragen sind herzlich willkommen !!
(Siglent SDG2000x Serie, SDG2042x / SDG2082x / SDG2122x )

Siglent SDG2122x, SDG2042x, SDG2082x, SDG2000x Produktseite von Siglent

Siglent SDG2000x, SDG2122x, SDG2082x, SDG2042x Videopräsentation von Siglent

Weitere Bilder vom Siglent SDG2042x, SDG2000x Serie

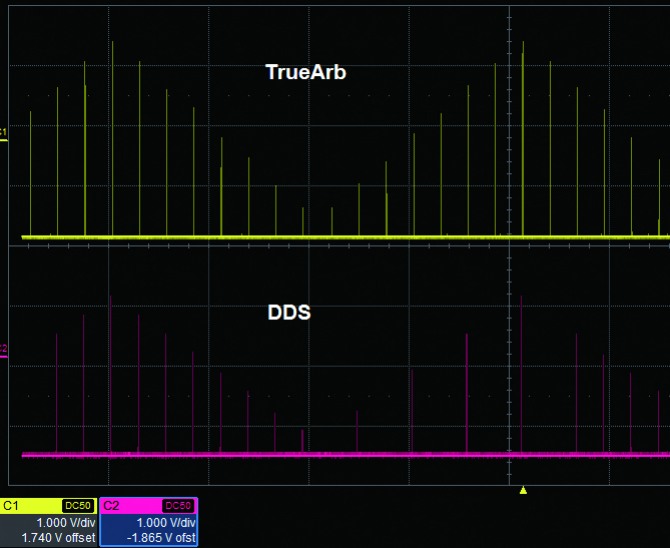

* Siglent TrueArb Technologie für minimalen Signal Jitter

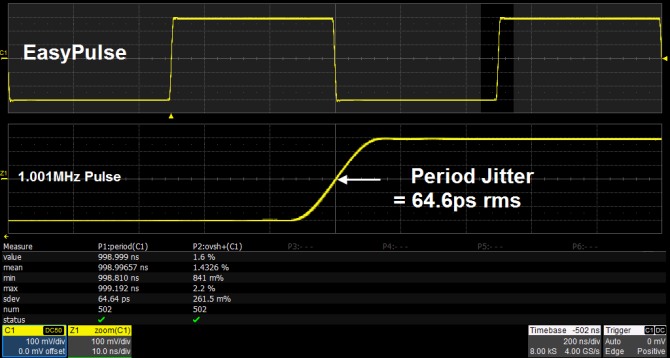

* Siglent EasyPulse Technologie für minimalen Signal Jitter

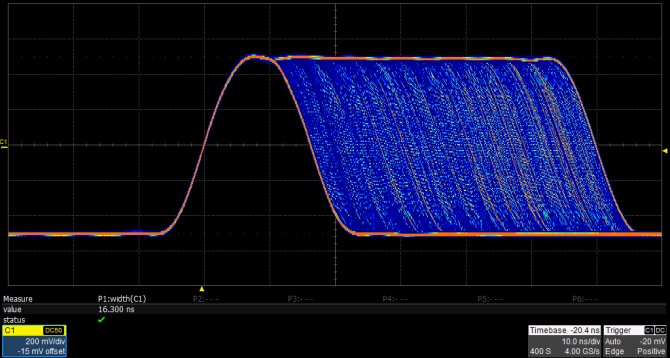

* Siglent Pulsbreitensignal einstellen (DSO Darstellung)
minimale Schrittweite 100ps, minimale Pulsbreite 16.3ns

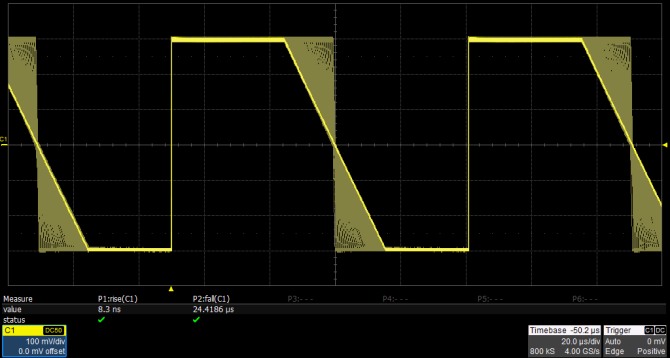

* Siglent Anstiegs- Abfallzeit einstellen (DSO Darstellung)
minimale Schrittweite 100ps, minimale Anstiegszeit 8.4ns , max 22.4s

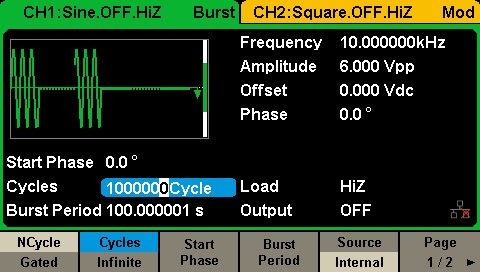

*Burst Signale erzeugen
SDG2000x Unterstützt Zwei Burst-Modus:
"N-Zyklus" und "Gated"
zudem steht Interne und externe Modulation zur Verfügung.

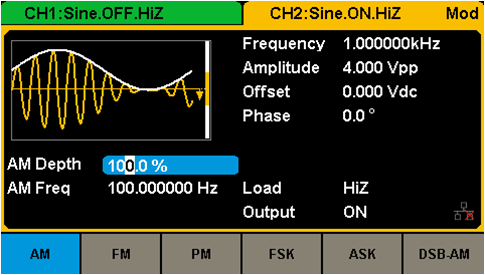

*zahlreiche Signal Modulations Arten
SDG2000x Unterstützt AM, FM, PM, FSK, ASK, DSB
DSB - AM bietet eine Vielzahl von analogen und digitalen Modulationsmodie,
"internen" und "externen" Modulation-Stimuli.

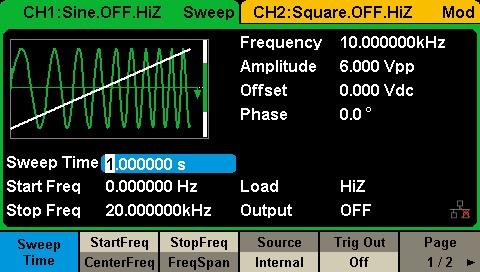

* SignalSweep funktion
Siglent Signalsweep sdg2042x
unterstützt linar und log. Signal Sweep Funktion, SWEEP Aufwärts (UP), SWEEP abwärts (down)
Triggerung intern, extern, Manuell

Stützen Sie Protokoll und lineare Sweep-Modi, "up" und "down" fegt. Drei Arten von Triggern: Intern, Extern und Manuell

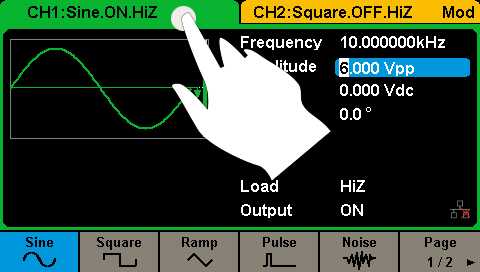

* 4.3 " TFT mit Touch Screen

 das neue 4,3 "Touchscreen-Display macht die Bedienung deutlich bequemer

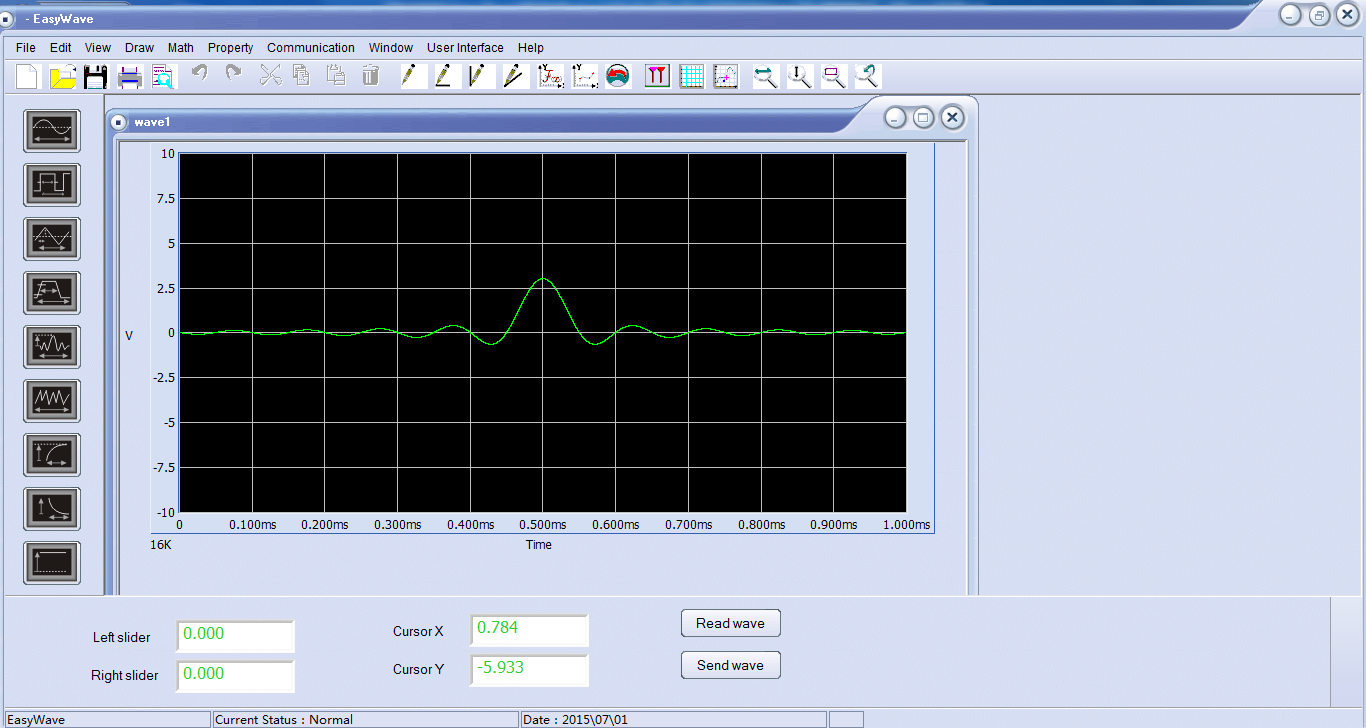

* Siglent EASYWAVE PC Software zur Signalerstellung
Die PC-Software Easywave ist ein leistungsfähige Arbitrary Waveform-Editier-Software, die dem Anwender mehrere Möglichkeiten gibt,
anwenderdefinierte Wellenformen zu erzeugen.
z.B. Handzeichnung, Strichzeichnung, gleichung Ziehen, koordinieren Ziehen usw.
Es ist für die Benutzer sehr leicht eigene Arbiträrsignale durch Easywave zu erzeugen, zu bearbeiten.

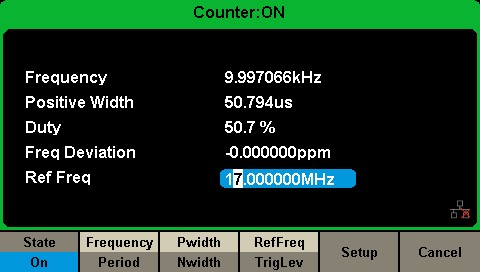

* Frequenz Zähler Funktion

hochgenauer Frequenzzähler für 0.1Hz~200MHz
