Siglent SDG1032X Arbitrary Signal Generator 150MSA/s 16kpoints 14bit bis 30MHz

Siglent SDG1032X Arbitrary Signal Generator 150MSA/s 16kpoints 14bit bis 30MHz2 Kanal Funktionsgenerator Sinus, Rechteck bis 30MHz, Arbitrary, Rampe, Puls / 150 MSa/s LAN & USB I/O Software SDG1032X

Art.Nr.:PD-01229
Hersteller:Siglent
Lieferzeit: am Lager 2-4 Tage*

nur
Sommer-Empfehlung
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb
Siglent SDG1032X 2 Kanal 150MSA/s 16kpoints 4,3" TFT Display,
Arbitary Signal Generator bis zu 30 MHz
TRUE ARB Technology mit neuster Firmware

  • Siglent SDG1032X, Produkt aus der Siglent SDG1000X Serie
  • 2 Kanäle
  • SYNC Output  - auf Geräterückseite
  • 14bit, 150MSA/s
  • 5 Standard-Wellenformen (Sinus, Rechteck, Rampe, Puls, weißes Rauschen)
  • DDS Arbitrary Signal Generator, 196 Kurvenformen vordefiniert
  • 16 kpoints
  • Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM,
  • Sweep, Burst-Funktionen

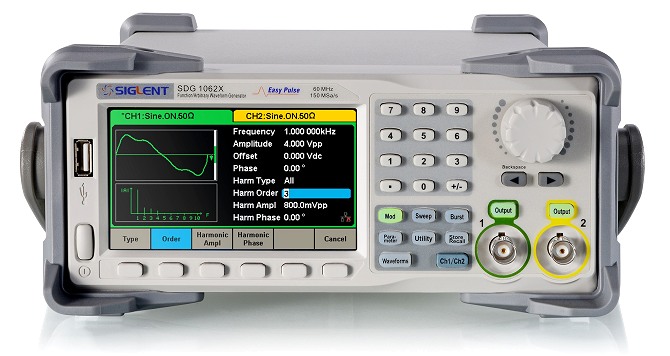

  • Signalerstellung aus harmonischen Wellen, Harmonics Generator-Funktion
  • Wellenform -Kombination Funktion
  • Rechtecksignalausgang bis zu 30 MHz , dabei Jitter von weniger als 300 ps + 0,05 ppm !
  • umschaltbarer Sync Ausgang bis 2MHz , Trigger Eingang
  • SINUS bis 30MHz
  • Rechteck bis 30MHz (trise/fall 4.2ns)
  • Puls bis 12.5MHz
  • Rampe, Dreieck bis 500kHz
  • Weißes Rauschen bis 60MHz
  • DC  -10V...10V (hochohmig) ; bzw. -5V..5V an 50R
  • DDS Arbitary Signal  bis max 6MHz , jitter max.  6.7ns, 14bit vertikal, 16 kpoints
  • 10 Kurvenformen abspeicherbar
  • Auflösung 1µHz
  • Sweep linear, log. 1ms - 500s
  • 200MHz Frequenzzähler 6bit Auflösung (Counter Eingang auf Rückseite
  • USB Interface zur Verbindung mit PC, bzw. Software zur Erstellung und Übertragung der Arbitary Funktion
  • 4.3” display, 480 x 272 x RGB
  • 10 MHz Referenz Clock Eingang ; 10MHz Referenz Clock Ausgang (Buchse auf Rückseite umschaltbar)
  • Schnittstellen:Front  USB Host (z.b. für Stick), USB device (IO zum PC) und LAN IO
  •  Modulations Eingang
  • externer Triggereingang
  • einfache Bedienung über Menütasten, Zahlenfeld, Drehrad,, englisches Hilfe-Menü
  • umfangreiche Eingabemöglichkeiten(Frequenz, Periodendauer, Tastverhältnis, Offset, HI LOW Level, Vpp, Vrms)
  • Bedienung über PC-Software möglich
Versandgewicht: 4,6 kg

Lieferumfang:

  • der 2 Kanal Arbitary Funktionsgenerator Siglent SDG1032X
  • Netzkabel
  • USB-Kabel
  • Bedienungsanleitung

Spezifikationen Siglent SDG1032X - Siglent SDG1000 Serie:

 Signalformen:  (für CH1 und CH2)



 Sinus
 Rechteck (Square)
 Rampe (Ramp) Dreieck
 Puls (Pulse)
 Rauschen (Noise)
 Arbitrary Signal
 1 µHz to 30 MHz
 1 µHz to 30 MHz (Rise/Fall < 4.2ns, )
 500 µHz to 500 kHz
 1 µHz to 12.5 MHz  (Pulsbreite 2000s bis >=32.6ns)
 1 µHz to 60 MHz
 6 MHz(-3db) , CH1 16kpoints Signalspeicher, 14bit vertikal

 Ausgänge:

 Kanalausgang CH1
 2 mVPP ~ 10 VPP (50 Ohm) ; <10MHz / >10MHz 2mVPP ~ 5 VPP (50 Ohm)
 4 mVPP ~ 20 VPP (High Z) ;  <10MHz / >10MHz 4mVPP ~ 10 VPP (High Z)

 Kanalausgang CH2
 2 mVPP ~ 10 VPP (50 Ohm) ; <10MHz / >10MHz 2mVPP ~ 5 VPP (50 Ohm)
 4 mVPP ~ 20 VPP (High Z) ;  <10MHz / >10MHz  4mVPP ~ 10 VPP (High Z)



 Rückseite Anschlüsse
 Rückseitig LAN zum Anschluss an PC
 Rückseitig USB zum Anschluss an PC
 Schnittstellen, Interface
 Front USB zum Anschluss USB Stick
 Rückseitig USB, LAN zum Anschluss an PC


 Modulationsarten (intern oder extern)

 AM (<=20kHz), FM (<=2khz) PM (0-360°), FSK,
 Sweep, Burst

 Sweep  lin, log ;
 Display
  Color, 4.3"TFT, 480x272 Pixel
 Arbeitstemperaturbereich /
 Operating Temperature And Humidity
 10°C-40°C,  <90%RH(<30°C)
 Power Requirements
 100-240 VACRMS, 50-60Hz
 100-120V 400Hz, CAT II, < 50W, (typ 21W)
 Nettogewicht /
 Weight Approx.
 3,43 Kg
 Abmessungen /
 Dimensions (W×H×D)
 260.3 mm×107.2 mm×295.7 mm


mehr Informationen über den Siglent SDG1062X, SDG1032X, SDG1000X DDS Funktionsgenerator finden Sie hier:

Programieranleitung, Programming guide zum Siglent SDG1062X, SDG1032X SDG1000X Funktionsgenerator finden Sie hier:




weitere Infos zum Produkt unter:



Fragen sind herzlich willkommen !!
(Siglent SDG1000X Serie, SDG1032X / SDG1062X )

Weitere Bilder vom Siglent SDG1032X, SDG1062X SDG1000X Serie
Siglent SDG1000X Serie SDG1032X SDG1062X 16kpoints 2Kanal DDS Funktionsgenerator

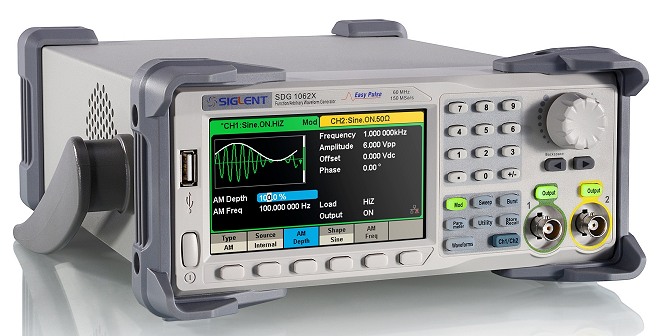

Siglent SDG1000X Serie SDG1032X SDG1062X 16kpoints 2Kanal DDS Funktionsgenerator seitlich

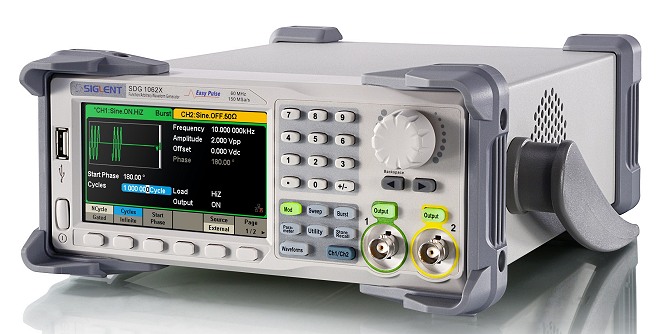

Siglent SDG1000X Serie SDG1032X SDG1062X 16kpoints 2Kanal DDS Funktionsgenerator seitlich

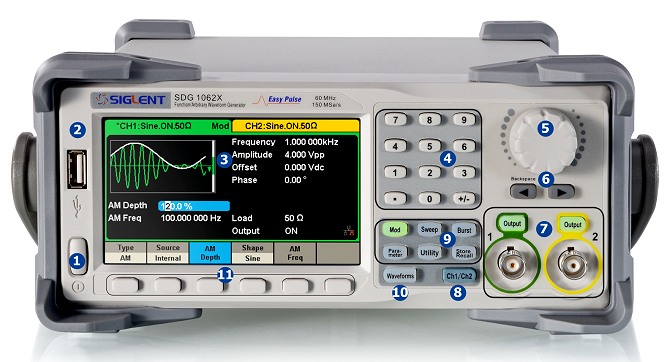

Siglent SDG1062X 60MHz SDG1032X 30MHz 16kpoints 2Kanal DDS Funktionsgenerator mit 4.3"TFT und USB und LAN Interface


1. Netzschalter
2. USB-Host für z.B. USB Stick
3. 4.3" TFT Geräte-Benutzer-Oberfläche
4. Numerische Tastatur
5. Universal Drehgeber
6. Pfeiltasten (z.B schnellerer Wechsel der Digitposition)
7. CH1 / CH2 Ausgänge mit ON/OFF Taste
8. CH1 CH2 Kanalwahltaste für die Bedienoberfläche
9. Funktionstastenfeld ( Modulation, Sweep, Burst, Utility  Menü ..)
10. Signalform-Wahltaste
11. Menü Softkeys / Funktionen,je nach Bedienoberfläche

Siglent SDG1032X 30MHz 16kpoints 2Kanal DDS Funktionsgenerator schrag vorn seitlich

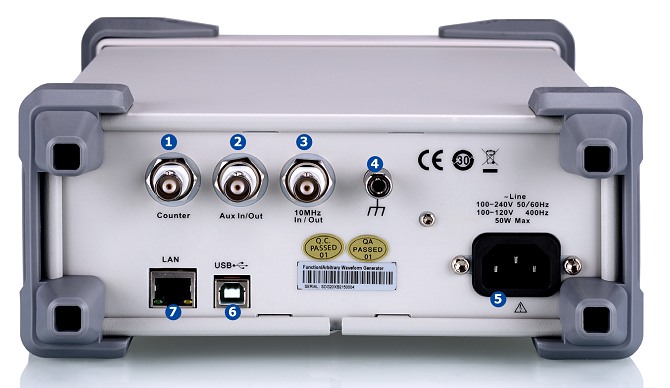

Das Siglent SDG1032X SDG1062X (SDG1000X Serie) REAR Interface , Rückseitenanschlüsse

1. Counter, Zahlereingang
2. Externer Signal Eingang Ausgang
3. 10MHz Clock Signal Eingang / Ausgang
4. Masse Anschluss
5. AC Wechselspannungseingang 100-240VAC 50/60Hz oder 100-120V 400Hz
6. USB Interface
7. LAN Interface
