Uni-T UTG2062B 60MHz 2CH 16bit DDS Arbitrary Signal Generator

Uni-T UTG2062B 60MHz 2CH 16bit DDS Arbitrary Signal Generator2 Kanal bis 60 MHz/320 MSA/s DDS-Funktionsgenerator 60MHz Sinus, 25 MHz (Rechteck/Puls), 400 kHz (Rampe), 12 MHz Arbitrary Funktion DC + Noise, 16Mpoints, USB IO

Art.Nr.:PD-01148
Hersteller:UNI-T
Lieferzeit: am Lager 2-4 Tage*

nur

Winter-Super-Tiefstpreis-Empfehlung
inkl. MwSt (19%)
zzgl. Versandkosten



In den Warenkorb
Uni-T UTG2062B  2 Kanal DDS- Arbitrary Signal Generator bis zu 60MHz
14bit, 320MSA (1.28GSA mit 4x Interpolation), bis 16Mpoints ARB


Ausstattung UTG2062B 2CH 60MHz 320MSA DDS- Arbitrary Signal Generator:
  • übersichtlicher großer guter 4,3" Farb-TFT mit 480 x 272 Pixel mit hoher Leuchtstärke
  • durchdachte Bedienoberfläche, Bedienung über Softkey Tasten
  • 2 vollständig eingenständige Kanäle und ein Sync Ausgang
  • 320 MSa/s sample rate,16 bits vertical resolution
  • 1.28GSA mit 4fach Interpolation
  • Speicher 16Mpoints
  • Signalformen: Sine, Square, Ramp, Pulse, Noise, DC, Arbitrary Waveforms
  • Modulationsarten: AM,FM,PM,ASK,FSK,PSK,PWM
  • Betriebsarten: Output Gate, Continuous, Modulate, Burst Frequency Sweep,
  • Ausgangsspannung: High-Z 2mV-20Vpp; 50R 1mV -10Vpp bis 10MHz
  • Ausgangsspannungsoffset: High-Z bis +/-10V; 50R bis +/-5V
  • Sinus 1µHz~60MHz, Recheck bis 60MHz
  • Rechteck und Puls 1µHz~25MHz; und Puls 500µHz~25MHz,  Rise Fall time <13ns, Jitter 1ns
  • Arbitrary Waveform: 1µHz~12MHz, min Rise Fall time 35ns, Jitter 6ns+30ppm, Signalpunkte 2~1M points
  • 10 MHz Referenz Signaleingang und Ausgang
  • LAN, USB Interface zum PC
  • Front USB
  • Modulations Eingang(800X480 pixels)

Versandgewicht: 4,4kg

Lieferumfang:

  • der Funktionsgenerator Uni-T UTG2062B
  • Netzkabel
  • USB-Kabel
  • Bedienungsanleitung

Spezifikationen:

weitere Infos zum Produkt unter:


 Weitere Bilder vom Uni-T UTG2062A , UTG2062B

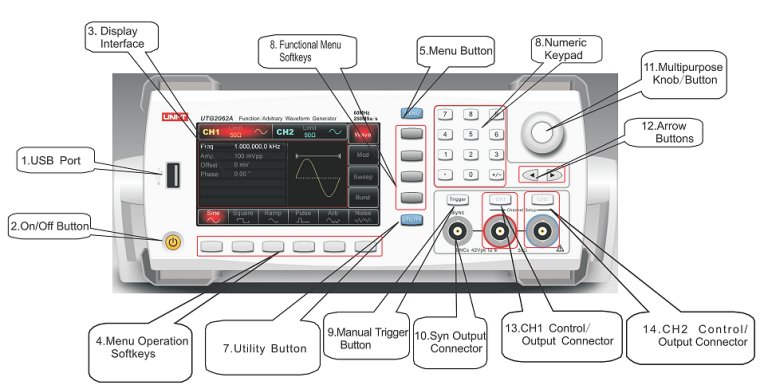

Die Bedien- und Anzeigeelemente an der Front des Uni-T UTG2062A

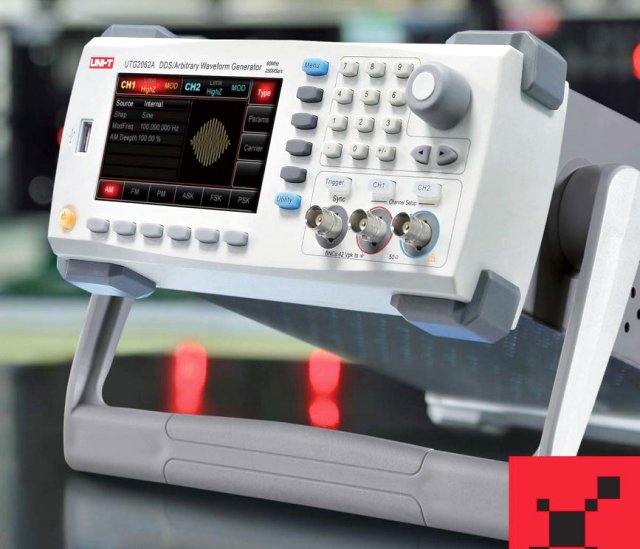

 Uni-T UTG2062A von vorn


Die Anschlüsse auf der Rückseite  Uni-T UTG2062A 60MHz Generatot Rückseite Anschlüsse

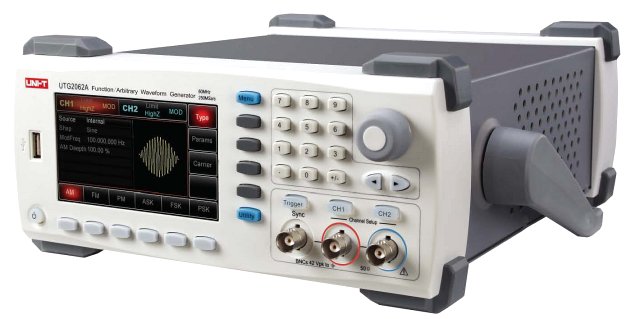

Uni-T UTG2062A 2CH 60MHz Arbitary Funktions Generator

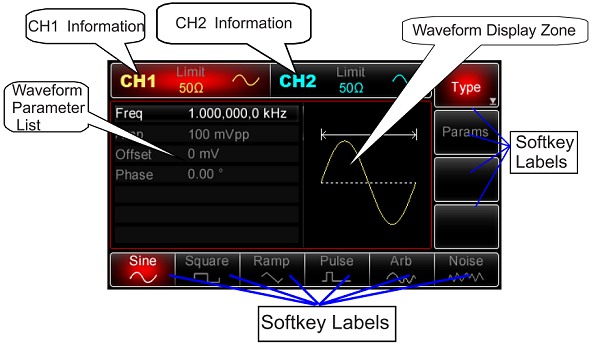

Das Uni-T UTG2062A, UTG2025A Display
Das Display vom Uni-T UTG2062A 60MHz und UTG2025A 25MHz 2CH DDS Arbitary Funktions Generator erklärt

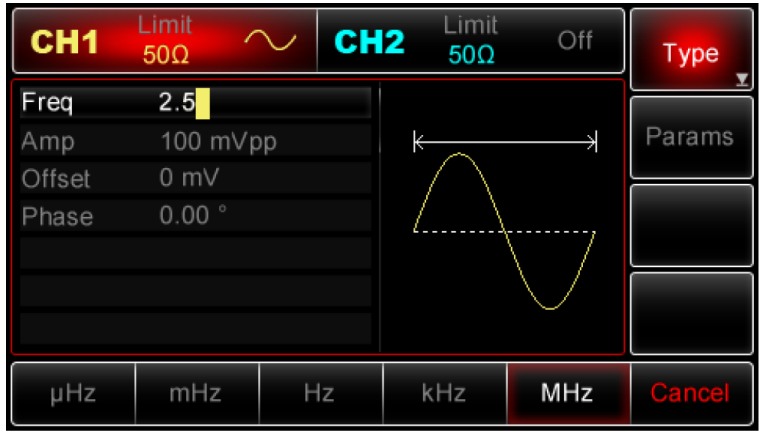

Das Uni-T UTG2062A, UTG2025A Display, Eingabe Frequenz
Die Bedienung, Eingabe Frequenz, Spannung Offset Phase vom Uni-T UTG2062A 60MHz und UTG2025A 25MHz 2CH DDS Arbitary Funktions Generator erklärt

Die Bedienung, Eingabe Tastverhältnis bei Rechteck, Spannung Offset Phase vom Uni-T UTG2062A 60MHz und UTG2025A 25MHz 2CH DDS Arbitary Funktions Generator erklärt

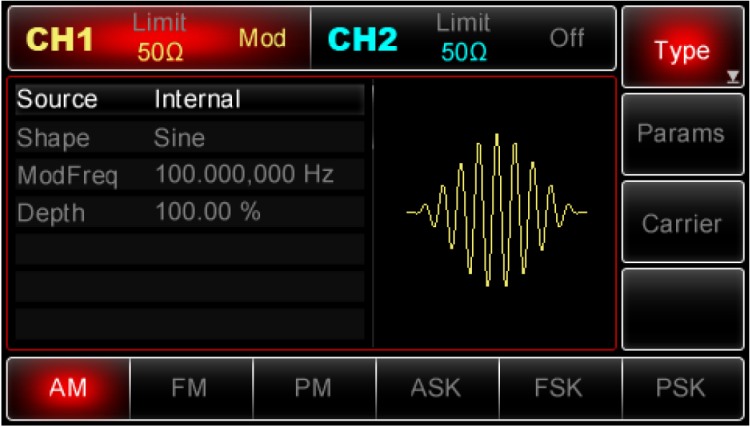

 Die Bedienung, Eingabe Signal Modulationsarten vom Uni-T UTG2062A 60MHz und UTG2025A 25MHz 2CH DDS Arbitary Funktions Generator erklärt

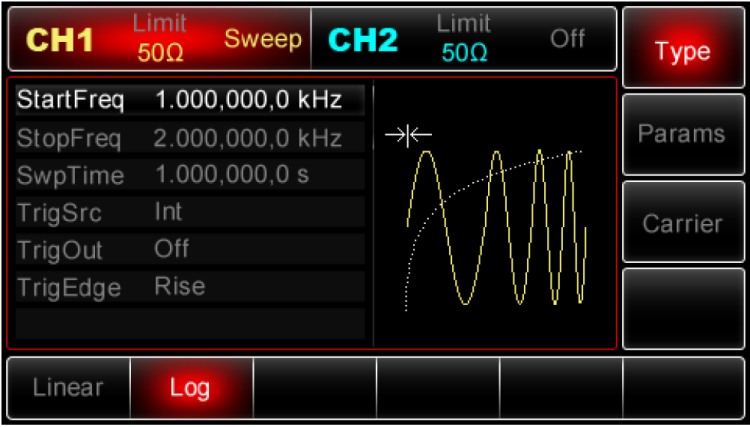

Frequenz SWEEP , linear oder logaritmisch, hier von 1 - 2khz innerhalb 1s
Die Bedienung, Eingabe Signal Sweep linear oder logaritmisch vom Uni-T UTG2062A 60MHz und UTG2025A 25MHz 2CH DDS Arbitary Funktions Generator erklärt

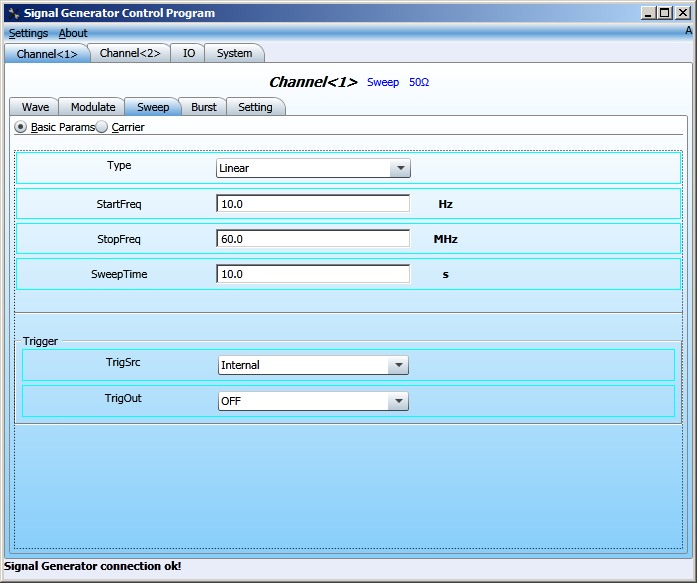

Die PC Software Bedienung, Eingabe Signal Sweep linear oder logaritmisch vom Uni-T UTG2062A 60MHz und UTG2025A 25MHz 2CH DDS Arbitary Funktions Generator erklärt

Steuerung, Einstellung des Uni-T UTG2062A, UTG2025A über die PC-Software

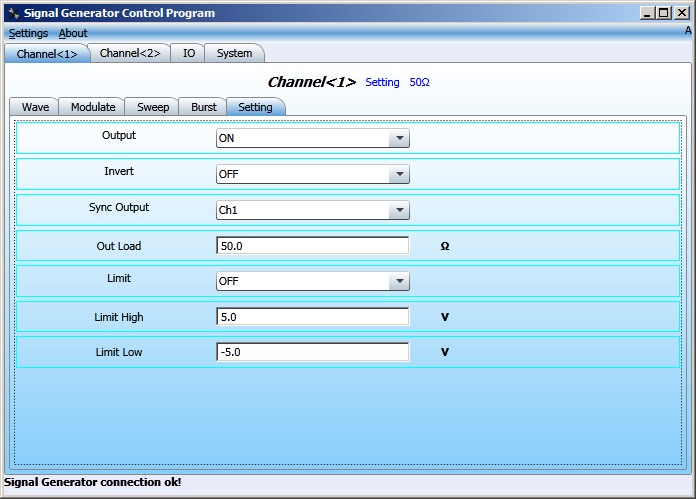

Die PC Software Bedienung, Eingabe verschiedener Settings Einstellung wie High Z 50R vom Uni-T UTG2062A 60MHz und UTG2025A 25MHz 2CH DDS Arbitary Funktions Generator erklärt




 Bitte lesen Sie die Bedienungsanleitung


Fragen sind herzlich willkommen !!
