100 MHz Scopemeter HANTEK DSO-8102E 2CH + Generator

100 MHz Scopemeter HANTEK DSO-8102E 2CH + GeneratorHANTEK DSO-8102E 2CH 100 MHz, 1GSa/s, 2Mpoints, Multimeter, DSO, DMM DSO Messwert und Signal-Recorder, Signalgenerator in einem

Art.Nr.:PD-01181
Hersteller:Hantek
Lieferzeit: am Lager 2-4 Tage*

nur
unsere Winter-Hantek-Empfehlung
inkl. MwSt (19%)

In den Warenkorb
HANTEK DSO-8102E, 2CH, 100 MHz, 1GSa/s bis zu 2Mpoints Scopemeter
Handheld DSO + Multi Mode Recorder
+ 1 Kanal 12bit 200MSA DDS Signalgenerator Ausgang
in einem Gerät

weitere Bilder vom Hantek DSO8102E handheld dso Scopemeter

Sofort bestellbar - Sofort Lieferbar ! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !

das HANTEK DSO-8102E zeichnet aus:

  • neuste Hantek Scopemeter Serie DSO8000E
  • Scopemeter (handheld dso) mit durchdachten Design und einfache  intuitive Bedienung
  • Bedien-Tasten für jeden DSO Kanal, Zeitbasis,Trigger, Messung, Cursorenmessung,
  • Bedien-Tasten für die Digitalmultimeterfunktionen.
  • gutes Farbdisplay, 5.6 Zoll TFT Color LCD Display (640 x 480 Bildpunkte 4:3) mit LED Backlight
  • Li-ion Akku 7.4V/3500mAh , bis max. 6 Stunden

  • DSO8102E - 100MHz Bandbreite  / 100MHz Bandwidth
  • 1GSa/s Echtzeitabtastrate / real time sampling rate
  • 50GSa/s  Equivalente Abtastrate /equivalent sampling rate
  • 2 Mpoints Speichertiefe
  • Bandbreite voll / 20MHz/ digitale Filter (Tief-, Hoch-, Bandpass)

  • 22 Automatik Messfunktionen / 22 autop measure functions
  • Cursorenmessung (Spannung, Zeit) / CURSOR measure (VOLT/TIME)
  • Signal ZOOM
  • zahlreiche Triggerfunktionen
  • PASS/Fail Funktion, Recordermode
  • 6000 Stellen im Multimeterbetrieb / 6000 count Digital Multimeter
  • im DMM Modus: Messung von Spannung, Strom, Widerstand, Durchgang, Diode, Kapzität

  • USB Anschluss für Stick
  • mini USB zur PC-Verbindung
  • Bei angeschlossenem PC kann man ein grösseres Bild sehen
  • Direkte Datenspeicherung auf einen PC

  • 6000 Counts Multimeter
  • Multimeter Betrieb Messwert Recorder Mode mit Trendplot der Messwerte
  • Multimeter Recorder Messintervall einstellbar von 10Messungen/s (FASTEST) bis 0.005 Messungen/s (SLOWEST)
  • DSO Oszilloskop Betrieb Messwert Recorder Mode mit Trendplot der Messwerte (z.B Vpp, Vamp, FRQ, etc)
  • DSO Oszilloskop Betrieb Waveform Recorder Mode bis max 1.2Mpoints
  • im  DSO Waveform Recorder Mode kann man z.B langsame Signale aufnehmen und dann wieder abspielen
  • bzw schnelle Signalverläufe (Änderungen sich langsam nacheinander anschauen

  • Signalgeneratorausgang
  • 1CH 12bit 4kpoints max 200MSA/s  DDS Arbitary Signalgenator mit max +/-3,5V Ausgangspegel

 Das ideale preiswerte Oszilloskop für den mobilen Einsatz
Ideal auch für Bastler, Auto, Werkstatt und Modellbauer !

Ausstattung:
  • Echtzeit Abtastrate 1GSa/s
  • Bandbreite 100 MHz
  • Speichertiefe 2Mpoints
  • Multimeterrecorder
  • Scope Mode Messdatenrecorder
  • Abmessung/Dimensions (H x W x L) 245 x 163 x 52 (mm)
  • Weight/Gewicht Approx. 2,5kg (including battery)
  • LCD size 5,6" TFT,  640x480 pixel
  • max 25MHz 12bit 200MSA DDS Arb Generator
  • IP51

Lieferumfang

  • das Scopemeter Hantek DSO8102E
  • Li-Ionen Akku (eingebaut, austauschbar)
  • 2 x Messprobe (Tastköpfe ) für Oszilloskop
  • 1 x Messproben (Messkabel) für Multimeter
  • CD mit Handbuch und Software (E)
  • ein Netzteil, um nicht mit Batterien arbeiten zu müssen, zum aufladen
  • gut gepolsterte  Tragetasche (Aufbewahrungstasche)



HANTEK DSO8xxxE Scopemeter (handheld dso) Modellübersicht:


Model

DSO8202E

DSO8102E

DSO8072E

Oscilloscope mode

Bandbreite / Bandwidth

200MHz

100MHz

70MHz

Echtzeitabtastrate /

Real-time Sample Rate

1GSa/s

Equivalente Abtastrate /

Equivalent Sample Rate

25GSa/s

Speichertiefe /

Record Length(Sample Points)

1 Kanalbetrieb 2Mpoints; 2Kanalbetrieb 2x1Mpoints

Single-channel: Maximum 2M; Dual-channel:Maximum 1M

hor. Zeitbasis /

SEC/DIV Range

(2nS)4nS/div-2000S/div (in a 2, 4, 8 sequence)



Delay Time Accuracy

500ps

Vertical

A/D Converter (Wandler)

8-bit resolution

vertikale Empfindlichkeit

VOLTS/DIV Range

2mV/div~100V/div at input BNC

Positionsbereich /

Position Range

±400V(100V/div-20V/div)

±50V(10V/div-5V/div)
±40V(2V/div-500mV/div)
±2V(200mV/div-50mV/div)
±400mV(20mV/div-2mV/div)

Rise Time at BNC

=1.7ns

=3.5ns

=5.8ns

DC Genauigkeit /

DC Gain Accuracy

±4% for Sample or Average acquisition mode, 5mV/div to 2mV/div
±3% for Sample or Average acquisition mode, 100V/div to 10mV/div

Trigger

Triggerempfindlichkeit /

Trigger Sensitivity
(Edge Trigger Type)

DC: CH1/CH2(Typical) 1div from DC to 10MHz;1.5div from 10MHz to Full
AC: Attenuates signals below 10Hz

HF Reject: Attenuates signals above 80kHz

LF Reject: Attenuates signals below 150kHz

Noise Reject: Reduces trigger sensitivity

Triggereinstellbereich

Trigger Level Range

CH1,CH2: ±8 divisions from center of screen



Trigger Level Accuracy
typical (Accuracy is for signals having rise and fall times =20ns)

CH1,CH2: ±(0.3div×V/div) (within ±4 divisions from center of screen)


Holdoff Range

100ns-10s

Trigger  Arten / Trigger Type

Edge

Trigger on the rising or falling edge

Pulse Width

Trigger (when >,<,=,?) on positive or negative pulses
Pulse Width Range: 20ns-10s

Video

Trigger on an NTSC, PAL, or SECAM standard video signal
Line Range: 1-525 (NTSC), 1-625 (PAL/SECAM)

Slope

Trigger (when >,<,=,?) on a positive or negative slope
Set Time: 20ns–10s

Overtime

from the rising or falling edge
Set Time: 20-10s

Alternate

Internal trigger on edge, pulse width, video or slope

Messarten / Measurement

Kursorenmessung /

Cursors

Manual: The difference between voltage cursors ?V; the difference between time cursors ?T; 1/?T calculated by Hz.
Tracing: The voltage and time at a waveform point

autom. Messfunktionen

Automatic

Pk-Pk, Max, Min, Mean, RMS, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width and more

Multimeterbetrieb / Meter Mode

Max.Resolution

6,000 Counts  / 6000 Auflösestellen

DMM Testing Modes

Voltage, Current, Resistance, Capacitance,Diode & Continuity

Max. Input Voltage

AC: 600V, DC: 800V

Max. Input  Current

AC: 10A, DC: 10A

DMM Eingangsimpedanz

Input Impedance

10 MOhm

Display

Type

Right angle 5.6 16-digit color LCD , 3 zu 4

Resolution

640*480 dots

Contrast

16 gears, with the progress bar to show adjustment

Interface

USB host and USB slave, Lan Optional

Power Supply

Spannung / Voltage

 DC Input:12--17VDC, 1500mA

Mechanical

Abmessungen / Size

260 x 220 x 75(mm)

Gewicht / Weight

2.5KG (exclusive of packing and accessories)

   Versandgewicht: 4kg



einige weitere Informationen Manual und Bilder vom Hantek DSO8102E unter:

die Bedienungsanleitung vom Hantek DSO8072E, DSO8102E (DSO8000E Serie) finden Sie hier:
Bitte schauen Sie sich die Bedienungsanleitung an!

Weitere Bilder vom Hantek DSO8072E, DSO8102E

das Handbuch zum Hantek DSO8102E (Hantek DSO1000E Serie)



                             CH1 BNC Eingang ; Signal OUT ; EXT TRG / SYNC BNC ; CH2 BNC Eingang

Hantek DSO8102E Gerätefront Display, Bedientasten

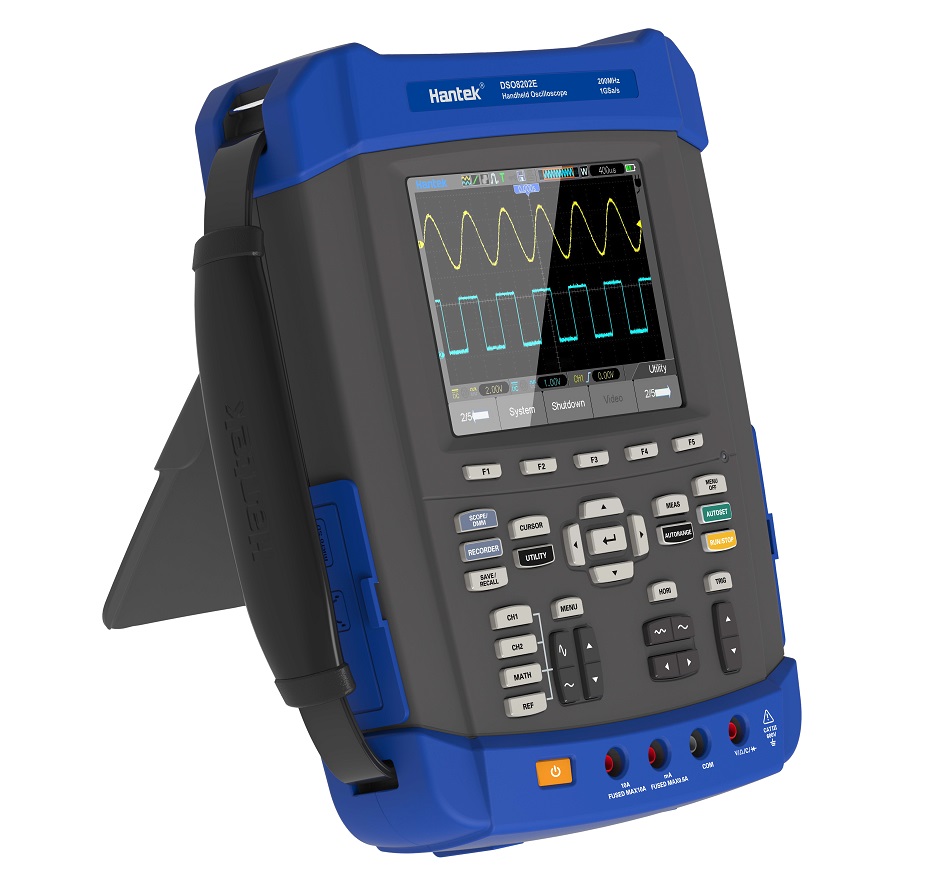

Hantek DSO8102E schräg von der linken Seite mit den Interfaces

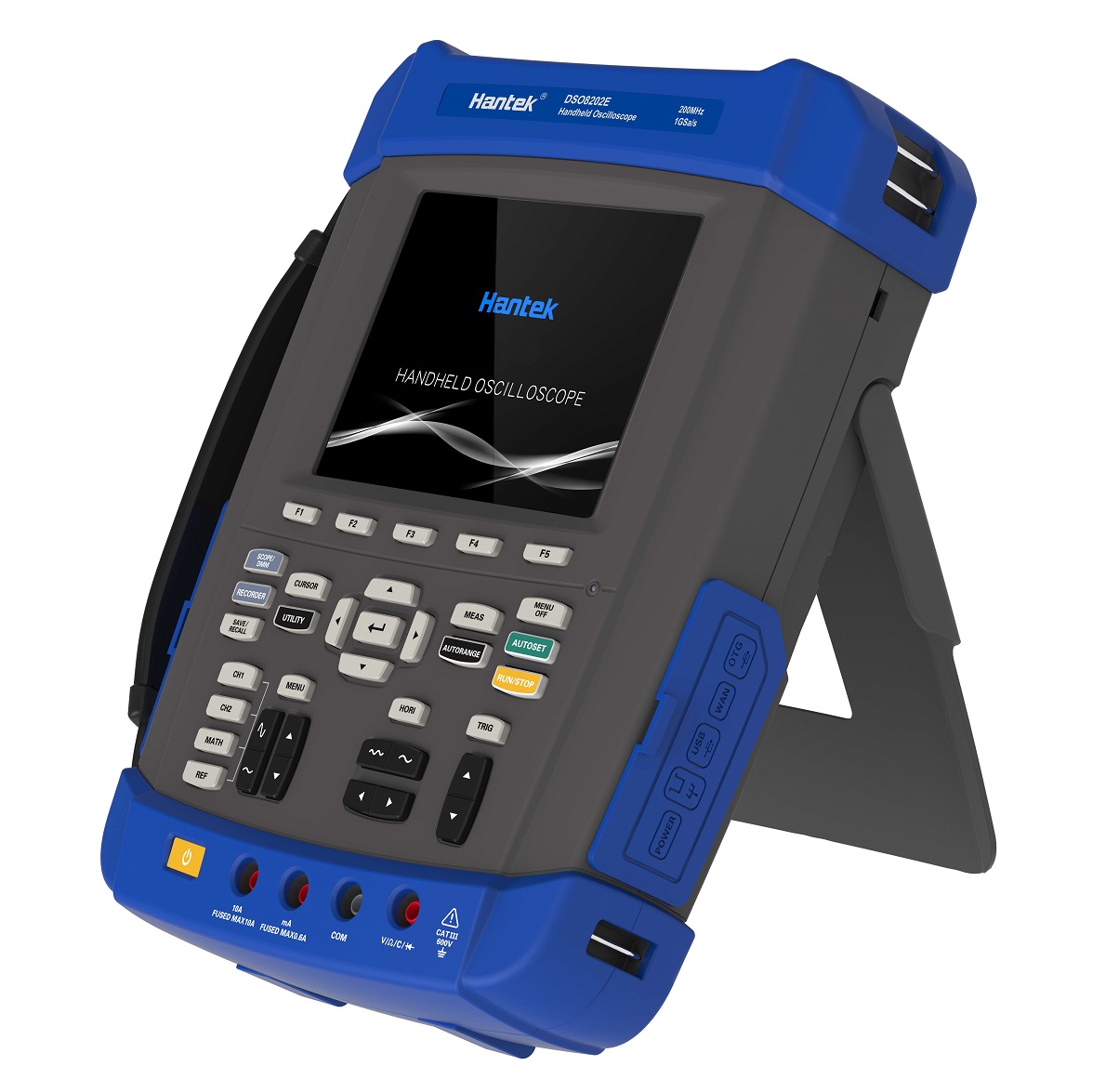

Hantek DSO1102E schräg von der rechten Seite mit den Interfaces

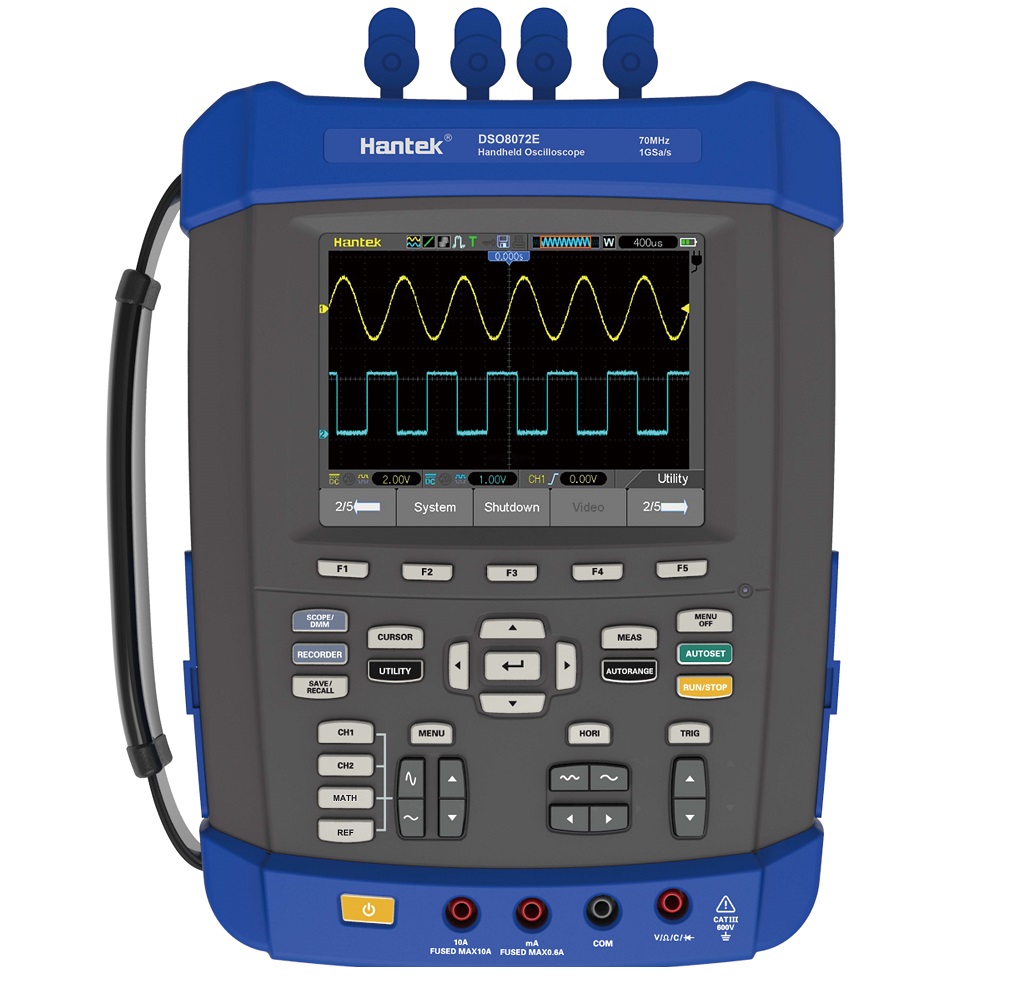

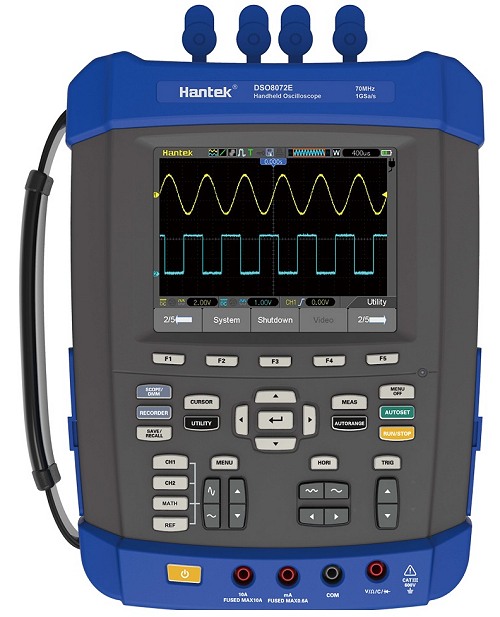

das Hantek DSO8102E ; DSO8072E (Hantek DSO8000E Serie) von vorn (das Bedienfeld und Display mit 640x480 Pixeln



Hantek DSO8102E Signaldarstellung

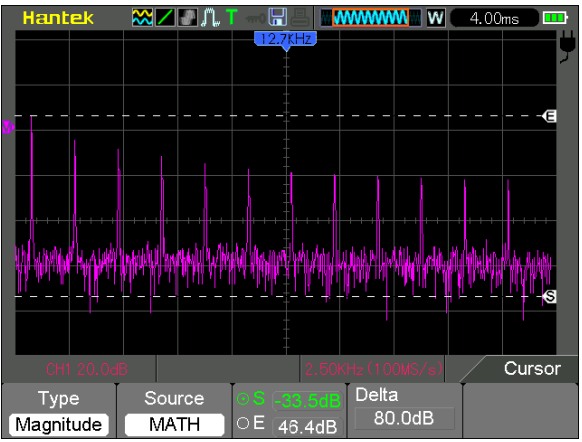

 FFT Amplitudenmessung Cursoren
Hantek DSO8102E Signaldarstellung FFT

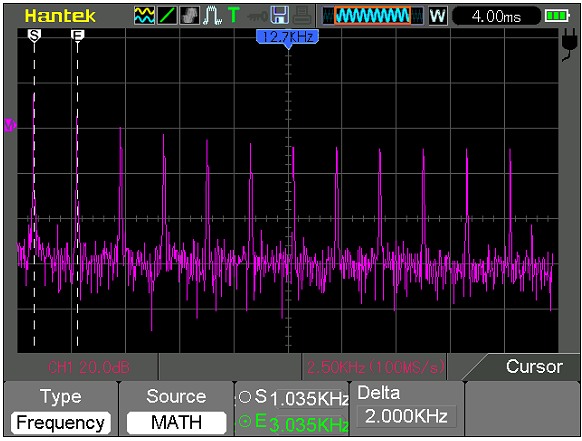

FFT Frequenzmessung Cursoren
Hantek DSO8102E Signaldarstellung FFT

Hantek DSO1102B Signaldarstellung
das Hantek DSO1102B (Hantek DSO1000 Serie) CH1 Signalmessung

Hantek DSO1102B Multimetermessung DCHantek DSO1102B Multimetermessung Strom
 das Hantek DSO8102B (Hantek DSO8000 Serie) Multimetermessung


 Hantek Scopemeter Verpackung
 Hantek Tragetasche
die Tragetasche, Aufbewahrungstasche zum
Hantek DSO1062B 2CH Scopemeter

 Hantek Scopemeter Netzteil
das Steckernetzteil zur Versorgung und Aufladen des
Hantek DSO1062B 2CH Scopemeter
 Hantek Multimeterkabel
Die Multimetermesskabel
 Hantek probes Hantek Tastköpfe für DSO1000 Serie
die Tastköpfe (Probes) zum Hantek DSO1062B
 usb kabel
USB Kabel zur Verbindung mit PC, (PC-Software)
 xy mode
 Hantek DSO1062B PC Software
 Hantek DSO1062B Display 2 Signale
   Hantek DSO1062B Pass Fail
 Hantek Help system  Hantek FFT
 Hantek DSO1062B zoom  Hantek DSO1062B DSO1102B signale





Bitte schauen Sie sich die Bedienungsanleitung an!
