100kHz Präzisions Hand LCR meter TH2822C ,ESR, USB, ACCU, Fehler <0,25%

100kHz Präzisions Hand LCR meter TH2822C ,ESR, USB, ACCU, Fehler 0,25%handliches Präzisions LCR meter, Messfrequenz bis 100kHz, L-Q, C-D, R-Q, |Z|-Q,ESR, ab C ab 0,001pF L ab 0,001µH, R ab 0,1mOhm, USB IO, ACCU, inkl SMD Messpinzette, Steckernetzteil, Fehler <0,25% TH2822C Tonghui

Art.Nr.:PD-01102
Hersteller:Tonghui
Lieferzeit: am Lager 2-4Tage*

nur
unsere Weihnachts-Top-Empfehlung !!!
inkl. MwSt (19%)

In den Warenkorb
 hochwertiges und professionelles 4 Leiter Hand LCR-METER (RCL-METER) TH2822C


Sofort bestellbar - Sofort Lieferbar ! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !

Das 4 Leiter Hand LCR Messgerät TH2822C zeichnet sich durch eine sehr hohe Genauigkeit aus.
Der Messfehler des LCR-METER liegt in den Hauptmessbereichen unter 0,25%.
Sie können Induktivitäten ab 0,001µH , Kondensatoren ab 0,001pF und Widerstände / ESR ab 0,1mOhm messen !
Die Messfrequenz ist wählbar(umschaltbar), 100Hz, 120Hz, 1kHz, 10kHz, 100kHz.
Das Tonghui TH2822C LCR Meter ist intuitiv, schnell und einfach zu bedienen.
Das TH2822C kann mit ACCU oder über das mitgelieferte Stecknetzteil betrieben und geladen werden.
Sie erhalten ein 4 Leiter Hand LCR Meter hoher Genauigkeit zu einem sehr günstigen Preis!
Das TH2822C verfügt über ein Mini USB Interface und wird inklusive PC-Software geliefert.
Über die PC-Software können die Mess-Daten geloggt werden.
Das TH2822C wird über Schnittstelle mit SCPI Befehlen eingestellt und ausgelesen.
(z.B. *IDN? , *TRG , FUNCtion:impa < L | C | R | Z >   ,
FUNCtion:impb < D | Q | THETA | ESR >  , Messwert holen: FETCh?  )

Sie erhalten mit dem TH2822C ein 4 Leiter Hand LCR Meter hoher Genauigkeit
mit dokumentierten Schnittstellenbeschreibung zu einem sehr günstigen Preis!

Besonderheiten des TH2822C / Features
  • sehr handliches portables und hochgenaues 4 Leiter Marken LCR-Meter / Portable high quality LCR Meter
  • schnell und einfach zu bedienen  / FAST AND SIMPLE TO USE
  • großes LCD-Display 99999 Stellen / Large LCD display
  •  5 Anzeigestellen, zuschaltbare Display-Beleuchtung  / 99999 DIGITS Display, switchable display backlight
  • Anzeigearten: Direktmessung, Bezugsmessung, in % (ideal für Vergleichsmesungen)
  • sehr hohe Grundgenauigkeit, Basis Fehler <0,25%, Auflösung 0,001% / high basic accuracy <0.25% ,resolution: 0.001%
  • umfangreiche Selbstkalibrierfunktion !!  / self adjustment
  • misst L, C, R, Z,  sowie D, Q , Phase, ESR
  • Kondensatormessung (C) ab 0,001pF
  • Induktivitätsmessung (L) ab 0,001µH
  • ideal auch zur genauen Bestimmung von kleinen Widerständen, R und ESR ab 0,0001 Ohm (0,1mOhm)
  • Primary and secondary parameter dual display
  • umschaltbare Messfrequenz 100Hz,120Hz, 1kHz, 10kHz, 100kHz / test frequencies
  • hochgenaue 4 Leiter Messung / Complete four-terminal measurement
  • automatische Abschaltung nach einigen Minuten ohne Nutzung, Zeit einstellbar / Auto Power Off function
  • mini USB Interface, (im PC als Virtuell COM abgebildet) / mini USB interface
  • inklusive PC-Software / including PC-Software
  • komplette Steuerung und Softwareeinbindung über SCPI Befehle / SCPI command control
  • Batteriebetrieb (Accu) und (oder) Betrieb und Acculadung über externes Netzteil möglich / power over Battery, ACCU and, or external power supply
Versandgewicht: 1,1kg

 Lieferumfang:
  • das hochgenaue und handliche 100kHz Marken LCR-Messgerät Tonghui TH2822C
  • USB Interface-Kabel, PC-Software
  • Hersteller Messprotokoll
  • ein Satz 4 Leiter Messleitungen
  • 4 Leiter SMD Pinzetten-Messkabel
  • 9V ACCU
  • 12V Steckernetzteil für 230V Stromversorgungsnetze
  • ausführliche englische und deutsche Anleitung
Spezifikation / Specifcations TH2822C 100kHz LCR Messgerät
 Messspannung /
 Test Level
 0.6Vrms( ± 10%)
 Messfehler /
 Basic Accuracy
 <=0.25%
 Messgrößen
Test parameter
 L - Q, C - D, R - Q, |Z| - Phase , ESR
 Messgeschwindigkeit
 Measuring Speed
 Fast mode: Approx 4 - 5 meas/sec
 Slow mode: Approx 1 - 2 meas/sec
 Messfrequenzen /
 Test Frequency
 100Hz, 120Hz,1kHz, 10kHz, 100kHz
 Messarten / Bereiche
 Measuring Range

 C                     0.001pF — 19.999mF

 L                     0.001µH — 9999H

 |Z|, R , ESR  0.0001Ohm — 99.999MOhm

 D,Q            0.001 — 9.9999

 DELTA% -999.99% — 999.99%

 sekundäre Messgrößen
 Test parameter
 D (Dissipation factor), Q (Quality factor), Qi (Phase
angle), and ESR (Equivalent series resistance).
 Ranging Mode  Auto and Hold
 Innerhalb einer Toleranz-Betrieb
 inside Tolerance Mode
 1%, 2%, 5%, 10%, 20%
 Anzeigearten
 Display mode
 Direct, DELTA, %
 Selbstkalibrierfunktion /
 Calibration Function
 cable OPEN and cable SHORT Zeroing
 Arbeitstemperaturbereich /
 Operating Temperature And Humidity
 0°C-40°C,  <90%RH
Stromversorgung
Power Requirements
über 9V Batterie, Accu oder 12V Steckernetzteil

Battery 9V or AC/DC Adapter 12V DC,150mA
 Nettogewicht /
 Weight Approx.
 400 g
 Abmessungen /
 Dimensions (W×H×D)
 200mm×95mm×40mm

die Produkt Präsentation zum Tonghui TH2822C (TH2822 Serie)finden Sie hier:

die Bedienungsanleitung zum Tonghui TH2822C (TH2822 Serie)finden Sie hier:


- Fragen herzlich willkommen !!
Die Bedienungsanleitung für das TH2822, TH2822A, TH2822C senden wir ihnen auch gerne per Email zu!

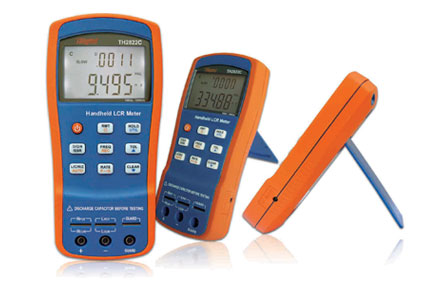

Tonghui TH2822C 100Hz-10kHz 4 Leiter Präzisions LCR Meter von vorn, erklärt von pinsonne-elektronik.de Tonghui TH2822C 100Hz-10kHz 4 Leiter Präzisions LCR Meter schräg von der eite, erklärt von pinsonne-elektronik.deTonghui TH2822C 100Hz-10kHz 4 Leiter Präzisions LCR Meter Rückseitenansicht mit offenen Batteriefach, erklärt von pinsonne-elektronik.de

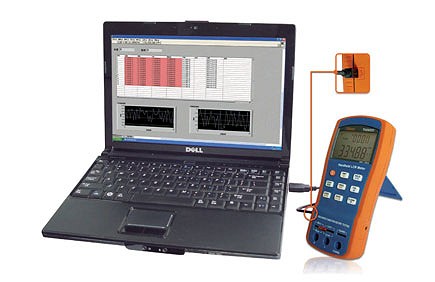

Tonghui TH2822C 100Hz-10kHz 4 Leiter Präzisions LCR Meter, über USB mit PC verbunden, zur Steuerung und Datenerfassung über SCPI Befehle, erklärt von pinsonne-elektronik.de

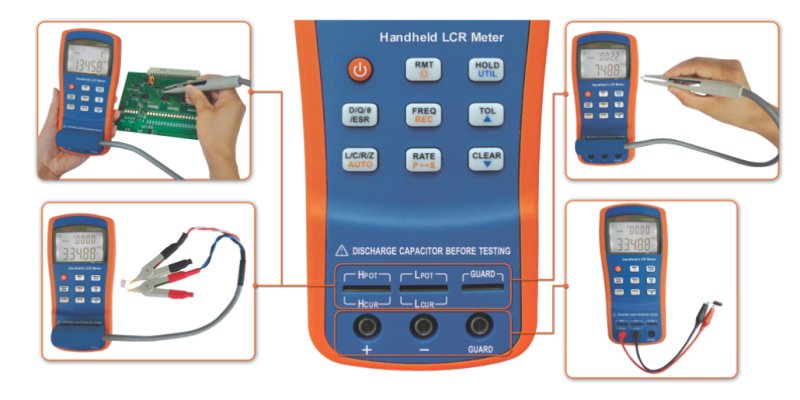

 Tonghui TH2822C 100Hz-10kHz 4 Leiter Präzisions LCR Meter von vorn, Multipicture, Anwendung der verschiedenen Messkabel, erklärt von pinsonne-elektronik.de
 Tonghui TH2822C DC Power connector, der 12V Stromversorgungsanschluß zum Betrieb, laden, erklärt von pinsonne-elektronik

zum Tonghui TH2822C bekommen Sie folgendes Zubehör im Standardlieferumfamg
Tonghui TH2822C Zubehör im Lieferumfang, Mini USB Kabel, Steckernetzteil, 2 Leiter Banannenmesskabel, Kurzschlussplatte zum Geräteabgleich, erklärt von pinsonne-elektronik.de
Thonghui TH26027A 4 Leiter Messkabel für TH2822, TH2822A, TH2822C


Die 4 Leiter SMD Mess-Pinzette ist beim TH2822C auch im Lieferumfang enthalten:

 Thonghui 4 Leiter SMD Messpinzette, SMD Messkabel für TH2822, TH2822A, TH2822C

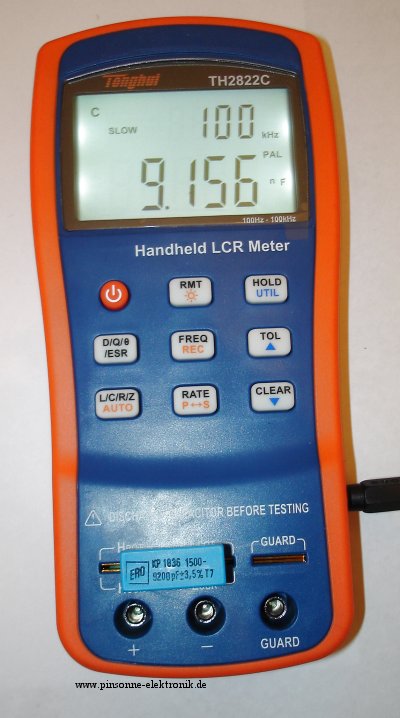

 Tonghui TH2822C, Messung eines 9.2nF Kondensators mit 100kHz direkt am Gerät
Messung eines 9,2nF Kondensators, direkt am TH2822C mit 100kHz

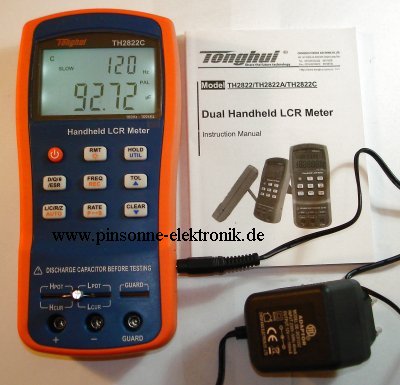

 Tonghui TH2822C, Messung eines 100uF Kondensators mit 120Hz direkt am Gerät
Messung eines LOW COST 100µF Elektrolyt Kondensators mit 120Hz

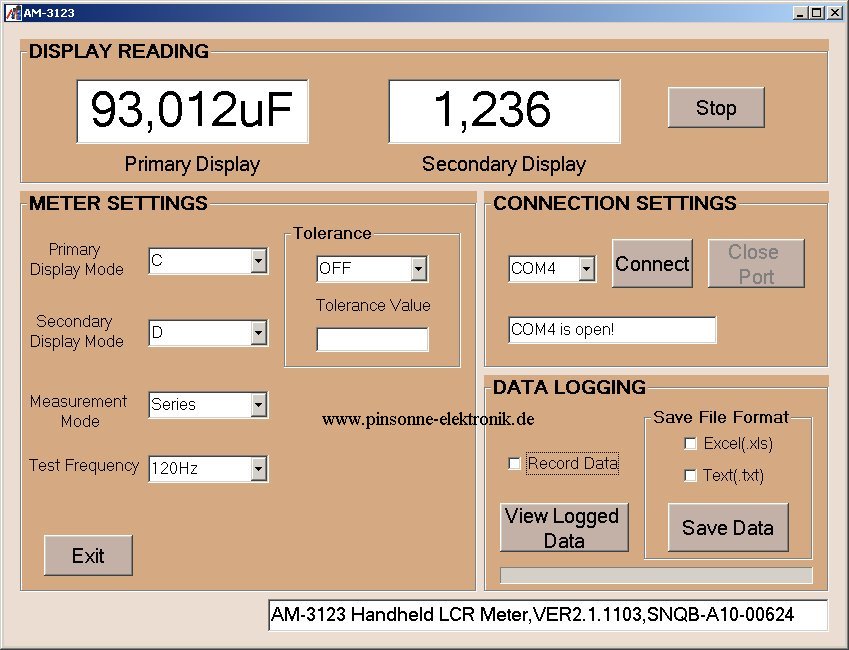

Tonghui TH2822 TH2822A TH2822C PC-Software

Messung einer kleinen SMD Induktivität (Induktivität und Innenwiderstand)
Tonghui TH2822 TH2822A TH2822C PC-Software_bild2_uH Messung
 Die PC Software zum Tonghui TH2822C, TH2822A, TH2822 Hand LCR Meter.
Das TH2822C wird über Mini USB (im PC virtuell COM)  mit dem PC verbunden.
Über Connect und Measure Buttons in der Software  wird das TH2822C in den Sendebetrieb geschaltet.
Die vom TH2822C gesendeten Messwerte können geloggt werden, angezeigt werden
(siehe obige Bild, geloggt werden, siehe Bild unten)
Über "SAVE DATA"  können die Daten (*.txt oder *.xls) gespeichert werden.
Tonghui TH2822 TH2822A TH2822C PC-Software Bild3 datalogging
 Tonghui TH2822 TH2822A TH2822C die Verpackung

Tonghui TH2822C display and button documentation, die Erklärung der Bedientasten und des Displays
