Siglent SDM3045X 4 1/2 Stellen Präzisions-Tischmultimeter 100KHz True RMS USB LAN

Siglent SDM3045X 4 1/2 Stellen Präzisions-Tischmultimeter 100KHz True RMS USB LANSDM3045x 100kHz TRMS, bis 150Messungen/s, SCPI Steuerung, interner Speicher USB LAN Front USB , 1 GB NAND Speicher, History, Strom bis 10A, schnelles Präzisions-Tischmultimeter

Art.Nr.:PD-01217
Hersteller:Siglent
Lieferzeit: am Lager 2-4 Tage*

nur
Siglent-Empfehlung
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb
Siglent SDM3045x 4 1/2 Stellen 100kHz True-RMS 60.000 Digits Präzisions-Tischmultimeter
mit USB und LAN Interface, PC-Software, Gerätesteuerung über SCPI Befehle


Sofort bestellbar - Sofort Lieferbar ! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern -

Fragen sind herzlich willkommen ! - Wir beraten Sie sehr gern - !

Hauptmerkmale:
* 4,3-Zoll-Farb-TFT-LCD-Display mit 480 * 272 hohe Auflösungen
* 4½ Stellen Messauflösung (60.000 Stellen)
* Messgeschwindigkeit - bis zu 150rdgs / s  (= 150SA/s)
* TRMS Echteffektiv AC Wechselspannung und Wechselstrommessung
* 1 Gb NAND Flash-Speicher intern,
   Speicher für Konfigurationsdateien und Messdaten-Dateien
* bis 10 kpoints Histogramm Verteilungs-Darstellung
* Anzeige in Single- oder Dual-Display Darstellung
* Messung Statistik (Average, Min, Max, Standardabweichung)
* Trend Plot Darstellung, Histogramm Darstellung, Bargraph zuschaltbar
* Mathematik: Relativmessung , Anzeige im dB, dBm
* Limittests - Messwert innerhalb variable festlegbarer Grenzen
* schneller Durchgangsprüfer
* 2 und 4 Leiter Widerstandsmessung
* Integrierte (Eigen-) Grund Temperatur Kompensation
   zur Temperaturmessung mit Thermoelement (TC & RTD sensor)
* Kondensator - Kapazitätsmessung bis 10.000µF
* Frequenzmessung bis 1MHz & Periodenmessung

* Unterstützt Standard SCPI zur Steuerung des Multimeters,
  kompatibel mit den Befehlen von Meanstream-Tisch-Multimeter
* PC Software zur Steuerung "EASY SDM"
* Labview Treiber verfügbar
* I/O Interface (Schnittstellen) USB -DEVICE , Front USB -Host, LAN
   (nur für SDM3055A GBIP)
* Messgeräte Konfigurationsdaten, Messdaten können importiert
   oder über VXI 11 exportiert werden,
* USBTMC und USB-Stick

* Menüsprache Englisch und Chinesisch
* Integrierte Hilfesystem - für eine direkte bequeme Hilfe
* externer Triggereingang (Rückseite)

Versandgewicht: 4,2kg

Lieferumfang:
  • das 4 1/2 Stellen Präzisions-Tischmultimeter Siglent SDM3045x
  • ein Satz Messleitungen, USB Kabel
  • CD mit Software
  • englische Anleitung mit vielen Hinweisen zur SCPI Steuerung
Spezifikation / SPECIFICATIONS Siglent SDM3045x



Messfunktion /
Basic Functions
Messbereich /
Range
Genauigkeit / Accuracy (SLOW) ;
23°C+/-5°C after 30min warm up
±<(% of reading + max Digits)
 Weiteres:
Gleichspannung /
DC Voltage
(Eingangsimpedanz 10MOhm)


 600.000mV
 6.0000V
 60.000V
 600.00V
 1000.0V


 ±(0.01%+ 50 µV )
 ±(0.01%+ 0.6mV )
 ±(0.02%+ 4mV )
 ±(0.02%+ 60mV)
 ±(0.02%+ 600mV )
Eingangs-impedanz
10 MOhm ; 10 GOhm
 10 MOhm
 10 MOhm
 10 MOhm
 10 MOhm
Gleichstrom /
DC Current
 600.00 µA
 6.0000 mA
 60.000 mA
 600.00 mA
 6.0000 A
 10.000 A
 ± (0.05%+ 0.03µA )
 ± (0.05%+ 0.30µA )
 ± (0.05%+ 3µA )
 ± (0.12%+ 60µA )
 ± (0.20%+ 500µA)
 ± (0.25%+ 4mA)   ; >7A max 30s cont
Shunt

1 Ohm
1 Ohm
10 mOhm
10 mOhm
Messbandbreite
AC Bandwidth TRMS

100kHz

Wechselspannung /
AC Voltage

60.000mV
6.0000V
60.000V
600.00V
750.0V
20-45Hz 45Hz-100Hz 100Hz-20kHz 20kHz-50kHz  50kHz-100kHz
2.0+20 0.6+10 0.2+10 1.0+10  3.0+10
2.0+20 0.6+10 0.2+10 1.0+10  3.0+10
2.0+20 0.6+10 0.2+10 1.0+10  3.0+10
2.0+20 0.6+10 0.2+10 1.0+10  3.0+10
2.0+20 0.6+10 0.2+10 1.0+10  3.0+10

% + Digits (z.B 2.0 + 20 = 2% + 20 Digits
 Crest factor < 3
 Z = 1MOhm II 100pF
Wechselstrom /
AC Current


 60.000mA

 600.00mA

 6.00000A

 10.0000A

20-45 Hz 45Hz-2 kHz 2 kHz-10kHz










 siehe Datenblatt

Widerstand /
Resistance
(2 *REF oder 4 Leiter)
 600.00 Ohm
 6.0000 kOhm
 60.000 kOhm
 600.00 kOhm
 6.0000 MOhm
 60.000 MOhm
 100.00 MOhm
±(0.04%+ 50µO)
 ±(0.02%+ 500O)
 ±(0.02%+ 5O)
 ±(0.04%+ 50O)
 ±(0.12%+ O 3Digit)
 ±(0.85%+ O 3Digit)
 ±(1.75%+ O 3Digit)

Frequenz /
Frequency

 20Hz-2KHz
 2KHz-20KHz
 20KHz-200kHz
 200kHz-500kHz

±(0.01%+ 3 Digit)
±(0.01%+ 2 Digit )
±(0.01%+ 2 Digit)
±(0.01%+ 2 Digit )
 Pegel:
 > 15% of Range
> 30% of Range over 100kHz
 Kapazität /

 2.000nF
 20.00nF
 200.0nF
 2.000µF
 20.00µF
 200.0µF
10000µF

±(3%+10 Digit)
±(1%+10 Digit)
±(1%+9 Digit)
±(1%+10 Digit)
±(1%+10 Digit)
±(1%+9 Digit)
±(2%+50 Digit)


 Temperatur /
 RTD probe

 TC probe
 B
 E
 J
 K
 N
 R
 S
 T


0.16°C (4-wire measure or REF)


          0°C - 1820°C   0.76 °C
    -270°C - 1000°C   0.5 °C
    -210°C - 1200°C   0.5 °C
    -270°C - 1372°C   0.5 °C
    -270°C - 1300°C   0.5 °C
    -270°C - 1760°C   0.5 °C
    -270°C - 1760°C   0.6 °C
    -270°C - 400°C   0.5 °C

 interne Ref TC probe
 +/- 1°C
Special Functions
Fused 10A Range  Sicherung im 10A Messbereich  Y
Auto Ranging  automatische Bereichswahl  Y
Auto / Manual Ranging  manuelle Bereichswahl  Y
Function Set Up    Y
Voltage & Current :
AC+DC Measurement
   Y (TRMS)
AC Voltage Frequency
100kHz True RMS

Data Logging

   Y
Data Recall    Y
Diode  Diodenmessung  (max 4V, 1mA)  Y
Continuity Buzzer  Durchgangsprüfer (2.000 Ohm 1mA)  Y
True RMS
 100 kHz
  Y
Peak Hold    Y
Max - Min - Average Mode  Statistikfunktion  Y
Relative Mode  Bezugsmessung Relativmessung  Y
Data Hold    Y
 USB LAN I/O
 USB / LAN
  Y
 Display Hintergrundbeleuchtung
  TFT backlight
Anzeige-Arten
Display mode
Normal, in %,dB,dBm,REL
  Y
Full Icon Display
Sleep Mode
Input Impedance for

DC Voltage

Measurement

Eingangsimpedanz:
10 GOhm or 10MOhm
max Stellen
Max. Display
Normmessbereich: 200.000
max. Stellen: 240.000
Analogue Bar Graph  zuschaltbar,  Y

Allgemeines / GENERAL CHARACTERISTICS / Siglent SDM3045
Power
 AC230V/50Hz ; 115V/50-60Hz)

LCD Size
Product Color  weißgrau, Grey
Product Net Weight  SDM3045 - Net weight: Around 2.2Kg
Dimensions(W×H×D):  SDM3045 - 282 mm × 260 mm × 108 mm
Lieferumfang /
Standard Accessories

 das Siglent SDM3045 ,Test Lead,
 AC115V 230V Power Cord, English Manual, USB cable


weitere Infos, Software und die Bedienungsanleitung zum Siglent SDM3055 Präzisions-Tischmultimeter senden wir ihnen gerne zu:
!! Fragen herzlich willkommen !!



die Kurzinfo über die technischen Daten des Tischmultimeters Siglent SDM3045 finden Sie hier:


die ausführliche Anleitung für das Tischmultimeters Siglent SDM3045 finden Sie hier:

einige Bilder vom  Siglent SDM3045 4 1/2 Stellen 2- 4 Leiter Profi Multimeter

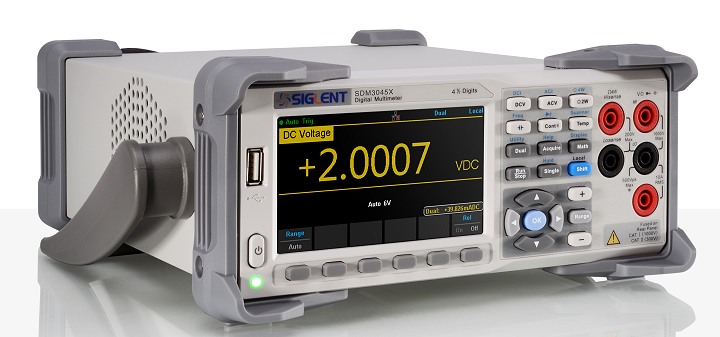

das hochgenaue Zwei- oder Vierleiter Tischmultimeter Siglent SDM3045 100kHz schräg von vorn

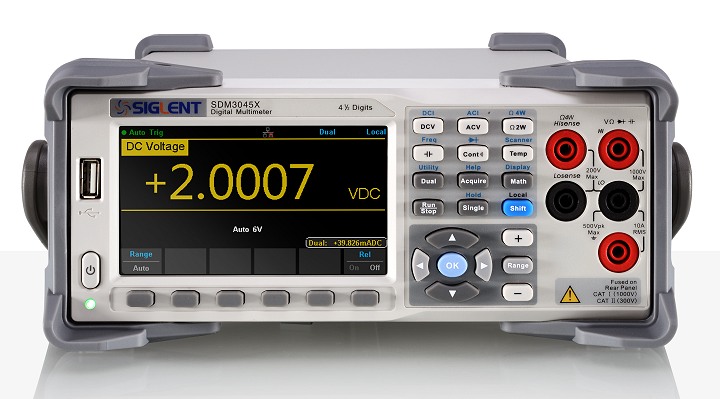

Siglent SDM3045 4 1/2 Stellen Tischmultimeter 100kHz TRMS SCPI USB LAN PC-Software


 Siglent SDM3045 4 1/2 Stellen Tischmultimeter 100kHz TRMS SCPI USB LAN PC-Software

Siglent SDM3045 Anzeige 60.000 Stellen 4.3"TFT - 100kHz TRMS SCPI USB LAN PC-Software

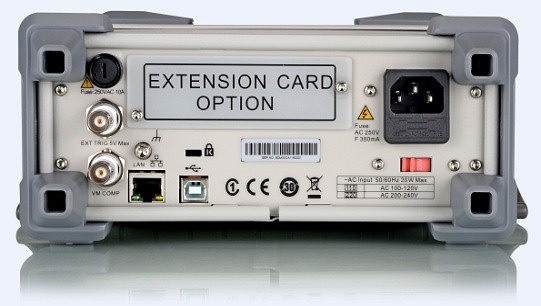

das schnelle und hochgenaue Siglent SDM3045 Rückseitenansicht ; mit US´B, LAN, 10A Sicherung, EXT. TRIG, VM Comp
Siglent SDM3045 Rückseitenansicht mit usb lan Sicherung
 Siglent SDM3045    mit LAN und USB zur Verbindung mit dem PC und der Software "EasySDM"



Siglent SDM3055 , SDM3045 am PC EASY SDM Software
Siglent SDM3055 PC Software

Siglent SDM3055 PC Software VAC

SDM3055 , SDM3045 mit Software EasySDM - Anzeige in dB
Siglent SDM3055 PC Software dB
