Siglent SDM3065X-SC 6 1/2 Stellen Präzisions-Tischmultimetermit 16 Kanal Scanner CARD 100KHz True RMS USB LAN

Siglent SDM3065X-SC 6 1/2 Stellen Präzisions-Tischmultimetermit 16 Kanal Scanner CARD 100KHz True RMS USB LANSDM3065X-SC, 300kHz, TRMS, bis 10.000 Messungen/s, SCPI Steuerung, interner Speicher USB LAN Front USB , 1 GB NAND Speicher, History, Strom bis 10A, schnelles Präzisions-Tischmultimeter

Art.Nr.:PD-01312
Hersteller:Siglent
Lieferzeit: Anfragen - genaues auf der Produktseite*

nur
NEW 6 1/2 Stellen zum Sonderpreis
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb
Siglent SDM3065X-SC 6 1/2 Stellen bis 300kHz, True-RMS 2.200.000 Digits Präzisions-Tischmultimeter
mit USB und LAN Interface, PC-Software, Gerätesteuerung über SCPI Befehle


Sofort bestellbar - Fragen herzlich willkommen !
Lieferzeit auf Anfrage ! , bitte Fragen Sie uns an!
- Wir beraten Sie sehr gern -

Siglent SDM3055 und 3065X Varianten
   SDM3055X-SC
5½ Stellen Multimeter  5½ Stellen Multimeter
+ SCANNER CARD
( SC 1016 16 Kanal)
 		 6½ Stellen Multimeter 6½ Stellen Multimeter
+ SCANNER CARD
( SC 1016 16 Kanal)


Fragen sind herzlich willkommen ! - Wir beraten Sie sehr gern - !

Hauptmerkmale:
* 4,3-Zoll-Farb-TFT-LCD-Display mit 480 * 272 hohe Auflösungen
* 6½ Stellen Messauflösung (2.200.000 Stellen)
* Messgeschwindigkeit - 0.5 bis zu 10.000 rdgs / s  (<= 10.000SA/s)
* TRMS Echteffektiv AC Wechselspannung und Wechselstrommessung
* 1 Gb NAND Flash-Speicher intern,
   Speicher für Konfigurationsdateien und Messdaten-Dateien
* bis 10 kpoints Histogramm Verteilungs-Darstellung
* Anzeige in Single- oder Dual-Display Darstellung
* Messung Statistik (Average, Min, Max, Standardabweichung)
* Trend Plot Darstellung, Histogramm Darstellung, Bargraph zuschaltbar
* Mathematik: Relativmessung , Anzeige im dB, dBm
* Limittests - Messwert innerhalb variable festlegbarer Grenzen
* schneller Durchgangsprüfer
* 2 und 4 Leiter Widerstandsmessung
* Integrierte (Eigen-) Grund Temperatur Kompensation
   zur Temperaturmessung mit Thermoelement (TC & RTD sensor)
* Kondensator - Kapazitätsmessung bis 10.000µF
* Frequenzmessung bis 1MHz & Periodenmessung
* zuschaltbare 50/60Hz AC-Filter (Netzstörungsuntedrückung)
* AC Hochpass-Filter (3Hz, 20Hz, 200Hz)

* Unterstützt Standard SCPI zur Steuerung des Multimeters,
  kompatibel mit den Befehlen von Meanstream-Tisch-Multimeter
* PC Software zur Steuerung "EASY SDM"
* Labview Treiber verfügbar
* I/O Interface (Schnittstellen) USB -DEVICE , Front USB -Host, LAN
   (als Option erhältlich GBIP und Scannercard )
* Messgeräte Konfigurationsdaten, Messdaten können importiert
   oder über VXI 11 exportiert werden,
* USBTMC und USB-Stick

* Menüsprache Englisch und Chinesisch
* Integrierte Hilfesystem - für eine direkte bequeme Hilfe
* externer Triggereingang (Rückseite)

Versandgewicht: 4,2kg

Lieferumfang:
  • das 6 1/2 Stellen Präzisions-Tischmultimeter Siglent SDM3065X
  • ein Satz Messleitungen, USB Kabel
  • CD mit Software
  • englische Anleitung mit vielen Hinweisen zur SCPI Steuerung
Spezifikation / SPECIFICATIONS Siglent SDM3065X
Messfunktion /
Basic Functions
Messbereich /
Range
Genauigkeit / Accuracy (SLOW) ;
23°C+/-5°C after 30min warm up
±<(% of reading + % of range)
 Weiteres:
Gleichspannung /
DC Voltage
(Eingangsimpedanz 10MOhm,10GOhm)
Angaben für 100NPCL=0.6rds/s
 200.000mV
 2.00000V
 20.0000V
 200.000V
 1000.00V
 0.0020% + 0.0015%
 0.0015% + 0.0004%
 0.0020% + 0.0003%
 0.0020% + 0.0005%
 0.0020% + 0.0005%
Eingangs-impedanz
10 MOhm ;oder 10 GOhm
 10 MOhm ;oder 10 GOhm
  10 MOhm ;oder 10 GOhm
 10 MOhm
 10 MOhm
Gleichstrom /
DC Current
 200.000 mA
 2.00000 mA
 20.0000 mA
 200.000 mA
 2.00000 A
 10.0000 A
 0.009% + 0.010%
 0.007% + 0.001%
 0.006% + 0.008%
 0.009% + 0.001%
 0.045% + 0.015%
 0.090% + 0.002% ; >7A max 30s cont
Shunt

1 Ohm
1 Ohm
10  mOhm
10 mOhm
Messbandbreite
AC Bandwidth TRMS

bis max. 300kHz Sinus

Wechselspannung /
AC Voltage

200.000mV
2.00000V
20.0000V
200.000V
750.00V
 siehe Datenblatt
 Crest factor < 3
 Z = 1MOhm II 100pF
Wechselstrom /
AC Current


 20.0000mA

 200.000mA

 2.00000A

 10.0000A

 siehe Datenblatt

Widerstand /
Resistance
(2 *REF oder 4 Leiter)
 200.000 Ohm
 2.00000 kOhm
 20.0000 kOhm
 200.000 kOhm
 2.00000 MOhm
 10.0000 MOhm
 100.000 MOhm
 0.0030% + 0.0031%
 0.0020% + 0.0005%
 0.0020% + 0.0005%
 0.0020% + 0.0005%
 0.0020% + 0.0010%
 0.015% + 0.001%
 0.300% + 0.010%

Frequenz /
Frequency
 3 Hz – 5 Hz
 5 Hz – 10 Hz
 10 Hz – 40 Hz
 40 – 300 kHz
 300 –1 MHz
 0.07%
 0.04%
 0.02%
 0.006%
 0.0061%
 Pegel:
 > 15% of Range
> 30% of Range over 100kHz
 Kapazität /

 2.0000 nF
 20.000 nF
 200.00 nF
 2.0000 µF
 20.000 µF
 200.00 µF
 2.0000 mF
 10.000 mF
 2% + 2.4%
 1% + 0.1%
 1% + 0.1%
 1% + 0.1%
 1% + 0.1%
 1% + 0.1%
 1% + 0.1%
 1% + 0.1%
 3% + 0.1%

 Temperatur /
 RTD probe

 TC probe
 B
 E
 J
 K
 N
 R
 S
 T


  0.16°C (4-wire measure or REF)

          0°C - 1820°C   0.76 °C
    -270°C - 1000°C   0.5 °C
    -210°C - 1200°C   0.5 °C
    -270°C - 1372°C   0.5 °C
    -270°C - 1300°C   0.5 °C
    -270°C - 1760°C   0.5 °C
    -270°C - 1760°C   0.5 °C
    -270°C - 400°C   0.5 °C

 interne Ref TC probe
 +/- 1°C
Special Functions
Fused 10A Range  Sicherung im 10A Messbereich Y
Auto Ranging  automatische Bereichswahl Y
Auto / Manual Ranging  manuelle Bereichswahl Y
Function Set Up   Y
Voltage & Current :
AC+DC Measurement
   Y (TRMS)
AC Voltage Frequency
300kHz

Data Logging

  Y
Data Recall   Y
Diode  Diodenmessung  (max 4V 1mA) Y
Continuity Buzzer  Durchgangsprüfer (2.000 Ohm 1mA) Y
True RMS
 bis max 300 kHz
 Y
Peak Hold    Y
Max - Min - Average Mode  Statistikfunktion  Y
Relative Mode  Bezugsmessung Relativmessung Y
Data Hold    Y
 USB LAN I/O
 USB / LAN
  Y
 Display Hintergrundbeleuchtung
 double
Anzeige-Arten
Display mode
Normal, in %,dB,dBm,REL
  Y
Full Icon Display
Sleep Mode
Input Impedance for

DC Voltage

Measurement

Eingangsimpedanz:
10 GOhm or 10MOhm
max Stellen
Max. Display
Normmessbereich: 200.000
max. Stellen: 240.000
Analogue Bar Graph  zuschaltbar,  Y

Allgemeines / GENERAL CHARACTERISTICS / Siglent SDM3065X
Power  AC230V/50Hz ; 115V/50-60Hz)
LCD Size
Product Color  weißgrau, Grey
Product Net Weight  SDM3065X - Net weight: Around 2.2Kg
Dimensions(W×H×D):  SDM3065X - 282 mm × 260 mm × 108 mm
Lieferumfang /
Standard Accessories

 das Siglent SDM3065X ,Test Lead,
 AC115V 230V Power Cord, English Manual, USB cable


weitere Infos, Software und die Bedienungsanleitung zum Siglent SDM3055 Präzisions-Tischmultimeter senden wir ihnen gerne zu:
!! Fragen herzlich willkommen !!

Angabe zu Genauigkeit / Accuracy: <(% of reading + % of range) <(% vom Messwert + % vom Messbereich)

 z.B. maximaler Fehler bei Messung einer 5V Spannung im 20V Messbereich:
= 5V ± (0.015% *5V + 0.004% *20.0000V) = 5V ± (0.75mV + 0.8mV) = 4,99845V .. 5.00155V = 5V ± 1.55mV

die technischen Daten des Tischmultimeters Siglent SDM3065X finden Sie hier:


die Kurzeinführung QUICK START GUIDE ZUM Tischmultimeters Siglent SDM3065X finden Sie hier:

die ausführliche Anleitung für das Tischmultimeters Siglent SDM3065X finden Sie hier:

einige Bilder vom  Siglent SDM3065X 6 1/2 Stellen 2- 4 Leiter Profi Multimeter
das hochgenaue Zwei- oder Vierleiter Tischmultimeter Siglent SDM3055100kHz schräg von vorn

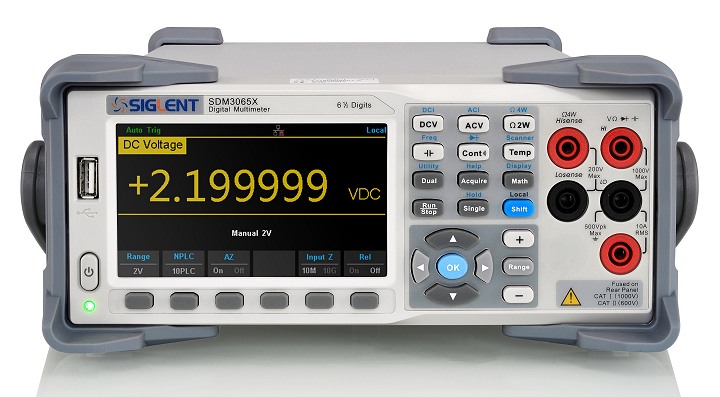

 Siglent SDM3065X 6 1/2 Tischmultimeter 300kHz TRMS SCPI USB LAN PC-Software

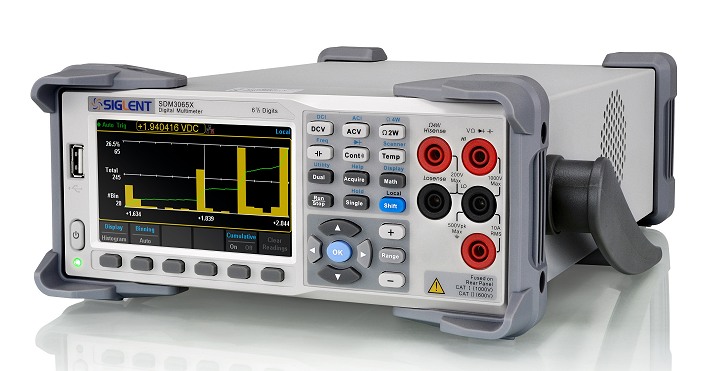

Siglent SDM3065X Tischmultimeter seitlich 300kHz TRMS SCPI USB LAN PC-Software

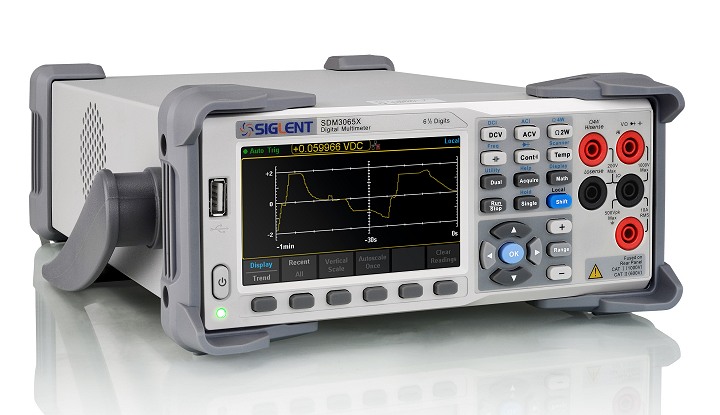

Siglent SDM3065X Tischmultimeter seitlich 300kHz TRMS SCPI USB LAN PC-Software

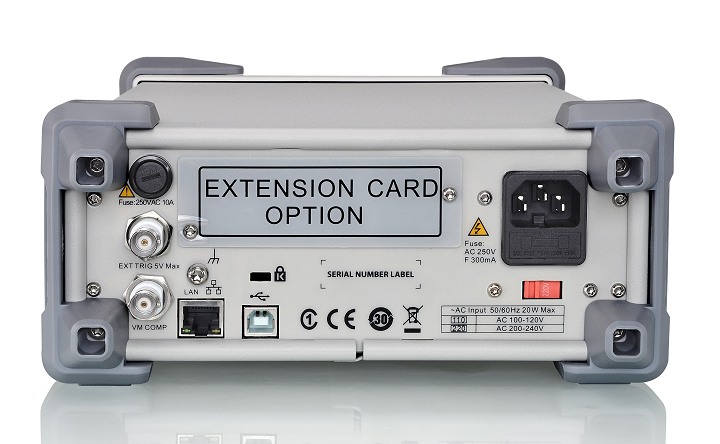

das schnelle und hochgenaue Siglent SDM3065X von hinten ; (GPIB und Scannercard ist optional zusätzlich )
Siglent SDM3065X Tischmultimeter Rückseite USB LAN IO



Die Siglent SDM3055 Displaybetriebarten:  5 1/2 Stellen (Norm-Bereich 200.000 Stellen, max 240.000 Stellen, Digits)
Siglent SDM3055 die Anzeigem hier DC Messung mit 2V Bereich

Die Displaydarstellung TREND TREND CHART (PLOT)
Siglent SDM3055 Display Trend Verlauf Darstellung

Die Displaydarstellung Histogramm (Messwert Verteilungsdarstellung zu einem vorgegebenen Mittelwert)
Messwert dafür z.B. 10, 20, 40, 100, 200, 400
Siglent SDM3055 Histogrammdarstellung

Siglent SDM3055 Limit Test (PASS-FAIL) , hier muss das Signal zwischen -1 bis 2V liegen.
Außerhalb dieser Grenze wird eine Verletzung erfasst
Siglent SDM3055 Display in Messart Limittest

Siglent SDM3055 Statistik
Hier wird der anliegende Messwert statistisch erfasst. Siehe  Messgrößen im Bild
Siglent SDM3055 Display Statistik Min Max Average, Standardabweichung

Siglent SDM3055 am PC EASY SDM Software
Siglent SDM3055 PC Software

Siglent SDM3055 PC Software VAC

SDM3055 mit Software EasySDM - Anzeige in dB
Siglent SDM3055 PC Software dB






Siglent SDM3065X Produktseite von Siglent
